اقتران فك الارتباط لخطوط الاتصال

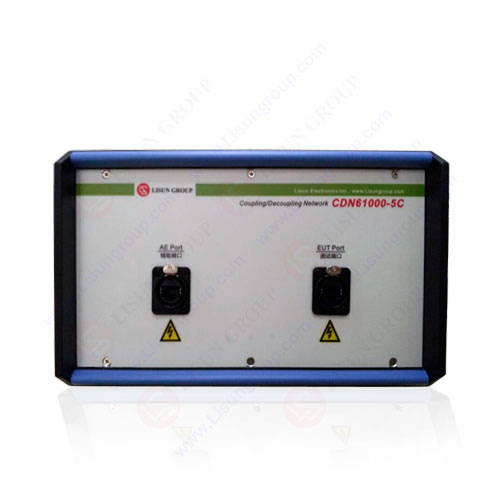

تم تصميم شبكة اقتران وفصل خط الاتصال CDN61000-5C لتسهيل اختبار اندفاع النبض 1.2 / 50μs ، كما هو موضح في الإصدار الثالث من IEC / EN 61000-4-5. إنه يعمل مع ملفات مولد الطفرة سلسلة LISUN SG61000-5.

المواصفات الخاصه
• نطاق التطبيق: ≤4kV ، نبضة 1.2 / 50μs ، خط اتصال متماثل غير محمي بـ 8 أسلاك (UTP)
• اختبار الجهد: بحد أقصى 4KV ، 2 كيلو فولت (شكل موجة 1.2 / 50us ، موصل RJ45 متصل ، أقصى جهد للاختبار هو 1.5 كيلو فولت عندما يكون موصل RJ45 غير متصل أو الطرف الإضافي غير محمي)
• وضع اقتران: أنبوب تصريف الغاز 90V + المقاوم 250 أوم / كل سلك ، 8 أسلاك أرضية متزامنة (الوضع المشترك)
• واجهة الإدخال والإخراج: موصل RJ45
• تخطيط المحطة الطرفية (موصل RJ45):
   الزوج الأول من الخطوط: دبابيس 1/2
   الزوج الثاني من الخطوط: دبابيس 3/6
   الزوج الثالث من الخطوط: دبابيس 4/5
   الزوج الرابع من الخطوط: دبابيس 7/8
• معدل نقل البيانات: 1000 ميجابايت / ثانية
• جهد عمل الشبكة: 50 فولت كحد أقصى
• شبكة العمل الحالية: ماكس 1A
