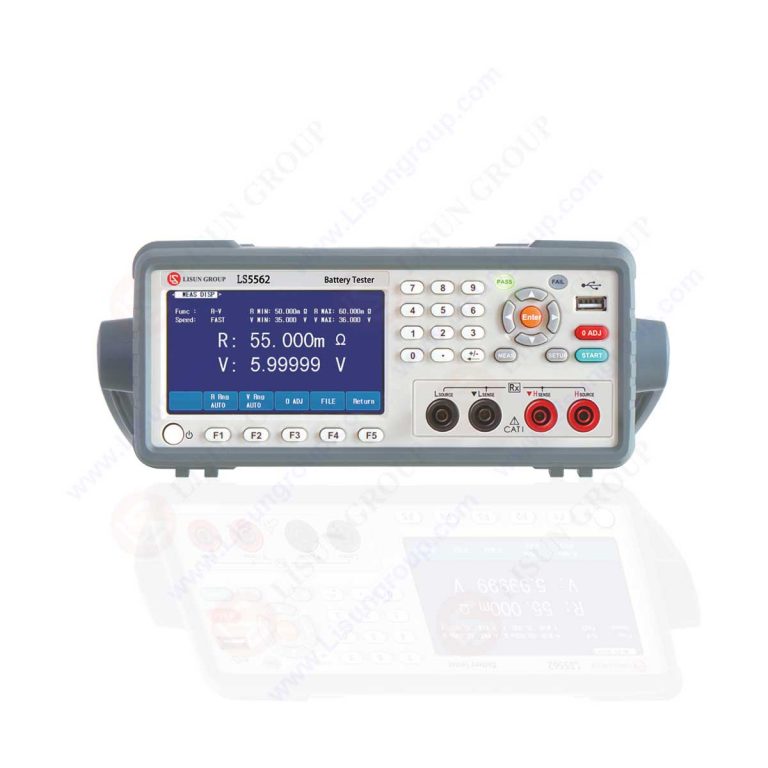

اختبار البطارية

رقم المنتج: LS5562

احصل على السعر

لن يتم نشر عنوان بريدك الإلكتروني. الحقول الإلزامية مشار إليها *

  • وصف
  • مقدمة:
    تم تصميم سلسلة LS5562 من أجهزة اختبار المقاومة الداخلية للبطاريات عالية الجهد وعالية الدقة خصيصًا لتلبية متطلبات اختبار صناعة البطاريات ، وتم تطويرها لاختبار حزم بطاريات الليثيوم منخفضة المقاومة وكبيرة الحجم وفرز خط التجميع عالي السرعة . مع العديد من المزايا التقنية في مجال اختبار المعاوقة ، تأتي سلسلة LS5562 بأعلى دقة اختبار للوصول إلى 0.1uΩ ودقة جهد تصل إلى 10uV. تم تجهيز الجهاز بـ RS232C و HANDLER كواجهات قياسية ، والتي يمكنها بسهولة إعداد نظام اختبار آلي.

    المواصفات الفنية:
    • يتم عرض شاشة عرض LCD مقاس 4.3 بوصة ومقاومة داخلية للبطارية R والجهد V في نفس الوقت ؛
    • الحد الأدنى من الدقة 0.1uΩ ، 10uV ؛
    • دقة عالية ، استقرار جيد ، أسرع سرعة اختبار تصل إلى 100 مرة / ثانية ؛
    • اختبار وظيفة فحص الاتصال الرئيسي.
    • وظيفة المقارنة المدمجة ، الفرز على 10 مستويات.
    • تجهيز واجهة الفرز HANDLER لتحقيق وظيفة الاتصال التلقائي على الإنترنت.
    • واجهة اتصال RS232 قياسية (اختياري: RS485) ، تدعم وضعي اتصال SCPI و Modbus (RTU) ؛
    • يتم حفظ شروط الاختبار تلقائيًا ، مع 50 مجموعة داخل الجهاز و 500 مجموعة من ملفات الإعداد في قرص U
    • براءة اختراع ، لا حاجة لتثبيت برنامج ، يمكنه تحميل نتائج الاختبار على الكمبيوتر مباشرة.

    الموديل

    LS5560

    LS5562

    LS5562A

    معلمات القياس

    RV / R / V (R: مقاومة التيار المتردد V: جهد التيار المستمر)

    طريقة اختبار

    قياس 4 أطراف تيار متردد (1 كيلو هرتز)

    ماكس المدخلات الجهد

    جهد الإدخال المقدر 60VDC

    جهد الإدخال المقدر 60VDC

    جهد الإدخال المقنن 300VDC

    أقصى جهد مصنّف على الأرض: 60VDC

    أقصى جهد مصنّف على الأرض: 60VDC

     أقصى جهد مصنّف على الأرض: 300VDC

    نطاق قياس المقاومة

    5 نطاقات



    7 نطاقات

    3mΩ (أقصى عرض: 3.1000mΩ ، الدقة: 0.1μ)



    3mΩ (أقصى عرض: 3.1000mΩ ، الدقة: 0.1μ)

    30mΩ (أقصى عرض: 31.000mΩ ، الدقة: 1μ)



    30mΩ (أقصى عرض: 31.000mΩ ، الدقة: 1μ)

    300mΩ (أقصى عرض: 310.00mΩ ، الدقة: 10μ)



    300mΩ (أقصى عرض: 310.00mΩ ، الدقة: 10μ)

    3Ω (أقصى عرض: 3.1000Ω ، الدقة: 0.1mΩ)



    3Ω (أقصى عرض: 3.1000Ω ، الدقة: 0.1mΩ)

    30Ω (أقصى عرض: 31.000Ω ، الدقة: 1mΩ)



    30Ω (أقصى عرض: 31.000Ω ، الدقة: 1mΩ)





    300Ω (أقصى عرض: 310.00Ω ، الدقة: 10mΩ)





    3000Ω (أقصى عرض: 3100.0Ω ، الدقة: 100mΩ)

    دقة

    نطاق 30mΩ ~ 3000Ω: ± 0.5٪ RDG. ± 5dgt. (يحتاج EX.Fast إلى أن يضاف ± 3dgt. ، سريع / متوسط ​​، ± 2dgt.)

    3mΩ ~ 30mΩ النطاق: ± 0.5٪ RDG. ± 10dgt. (على سبيل المثال ، يجب إضافة السرعة بسرعة ± 10dgt. ، بسرعة عندما تحتاج إلى إضافة ± 5dgt.)

    نطاق قياس الجهد

    DC6V (القرار 10 μV) DC60V (القرار 100 μV) ، اثنان من تبديل التروس

    DC6V (القرار 10 μV) DC60V (القرار 100 μV) ، اثنان من تبديل التروس

    DC6V (القرار 10 μV) DC60V (القرار 100 μV) ، DC300V (القرار 1mV) ، ثلاثة تبديل تروس

    دقة قياس الجهد

    السابق. سريع: ± 0.01٪. ± 3dgt. أضف ± 3dgt ، سريع: أضف ± 2dgt. ، MED: ADD ± 2dgt.

    وقت الحصول على العينات

    EX.FAST: 4 مللي ثانية ، سريع: 12 مللي ثانية ، متوسط: 42 مللي ثانية ، بطيء: 157 مللي ثانية (ما سبق هو أسرع وقت لقياس معلمة واحدة وتردد الطاقة 50 هرتز ، اعتمادًا على عنصر الاختبار وتردد الطاقة)

    وقت القياس الكامل

    وقت الاستجابة + وقت أخذ العينات (وقت الاستجابة حوالي 1 مللي ثانية للمقاومة / الجهد معًا. للإشارة فقط ، اعتمادًا على عملية الاختبار والكائن قيد الاختبار)

    المقارنات

    الحكم المستقل: HI / IN / LO (يتم الحكم على الجهد والمقاومة بشكل مستقل واحدًا تلو الآخر) ، والحكم الشامل (النجاح / الفشل. وتشغيل نتيجة حكم المعاوقة ونتائج حكم الجهد). شاشة عرض ضوئية LED ، إنذار صفارة ، خرج إدخال / إخراج خارجي

    الواجهة الخارجية

    معالج I / O ، RS-232C ، USB

    متطلبات الطاقة

    AC:85-242V ,47~63Hz,15VA

    الحجم ((W * H * D)

    215 مم * 87 مم * 335 مم (الحجم الصافي) ، 235 مم * 105 مم * 360 مم (بعد إضافة الاستشهادات)

    الوزن

    3.6KGS

    واجهة خارجية

    معالج I / O ، RS-232C ، USB

    التطبيق:
    • نقص البطاريات القلوية وقياس بطارية الرصاص وتقييم العمر
    • كشف UPS
    • فحص المصنع للبطاريات
    • مقاومة داخلية عالية الدقة لبطارية الليثيوم وكشف الجهد
    • فحص عشوائي للأزرار ذات الإنتاج الضخم عالي السرعة
    • قياس مجموعة خلايا الوقود
    • اختبار حزم البطاريات ذات الجهد العالي مثل بطاريات الليثيوم للسيارات الكهربائية
    • سلسلة متعددة الأقسام عالية الجهد بطارية الليثيوم المقاومة الداخلية وقياس الجهد
    • قياس مقاومة خلايا الوقود الهيدروجينية والجهد
    • تقوم آلة الفرز الأوتوماتيكية الداعمة بإجراء مقاومة داخلية للبطارية + اختبار تلقائي للجهد
    • حالة تدهور البطارية وتقييم عمرها
    • اختبار ESR للسعة الفائقة (مكثف مقاومة داخلي منخفض)
