هيئة إضاءة CIE والإضاءة القياسية

عند قياس الخواص الضوئية و اللونية للنظام البصري ، يجب أن يكون ذلك تحت مصدر الضوء الموحد بشكل موحد ، يمكن مقارنة نتيجة الاختبار مع بعضها البعض. من أجل توحيد معايير القياس ، توفر اللجنة الدولية للإضاءة (CIE) هيئة الإضاءة والإضاءة القياسية.
تعريف "الإضاءة" و "جسم الإضاءة" من قِبل CIE بشكل منفصل: يشير مصطلح "illuminant" إلى المبرد المادي الذي ينبعث الضوء مثل المصابيح والشمس. يشير "جسم الإضاءة" إلى توزيع طاقة طيفية نسبي معين ، وهو ما لا يتحقق بالضرورة من خلال مصدر الضوء المحدد ، ولكن يتم توفيره في جدول البيانات. يوفر CIE التوزيع الطيفي لـ "الإضاءة القياسية" و "الإضاءة القياسية للجسم".

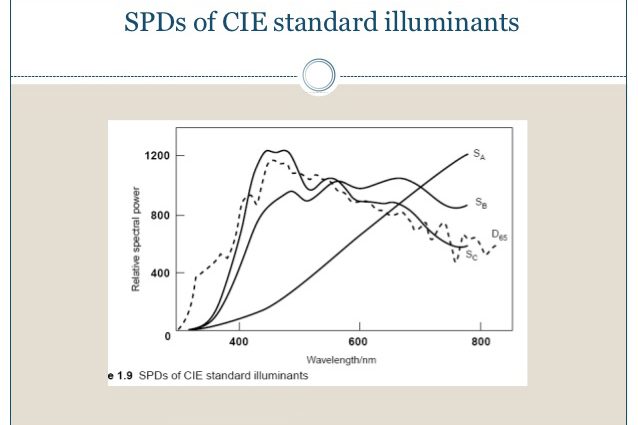

هيئة الإضاءة القياسية CIE A ، B ، C ، E ، D

يمثل هيكل الإضاءة القياسي A إشعاع الرادياتير الكامل عند درجة حرارة مطلقة تبلغ 2856 كيلو (مقياس درجة الحرارة العملية الدولية 1990). إحداثيات اللونية لها في مسار الجسم الأسود على مخطط اللونية CIE1931.
يمثل هيكل الإضاءة القياسي B أشعة الشمس المباشرة في درجة حرارة اللون 4874K ، لونه الفاتح يعادل الشمس عند الظهر ، إحداثيات اللونية لها قريبة من مسار الجسم الأسود.
يمثل هيكل الإضاءة القياسي C متوسط ​​ضوء النهار عند درجة حرارة اللون 6774 كيلو. يشبه لون الضوء ضوء السماء الملبدة بالغيوم ، إحداثيات اللونية أسفل مسار الجسم الأسود.

هيكل الإضاءة القياسي E هو جسم الإضاءة ذو القيمة الثابتة للطاقة الطيفية خلال نطاق الإضاءة المرئي ، والذي يُعرف أيضًا باسم الطيف المتساوي الطاقة أو الأبيض المتساوي الطاقة. إنه توزيع نسبي للقدرة الطيفية النسبية ، غير موجود في الممارسة.
يمثل هيكل الإضاءة القياسي D التوزيع الطيفي النسبي لضوء النهار الطبيعي ، والذي يسمى أيضًا ضوء النهار المعتاد أو ضوء النهار المعاد بناؤه. يحتوي ضوء النهار المعتاد وضوء النهار الفعلي على توزيع طاقة طيفية نسبي متماثل للغاية ، والذي يتماشى أكثر مع إحداثيات اللونية لضوء النهار من هيئة الإضاءة القياسية B و C. يمكن لتوزيع الطاقة الطيفية لهيئة الإضاءة D في أي درجة حرارة لون مرتبطة يتم الحصول عليها عن طريق الصيغة ، ولكن للاستخدام العملي ، توصي CIE بعدة توزيعات محددة للطاقة الطيفية النسبية في جسم الإضاءة القياسي D مثل ضوء النهار القياسي عند حساب وقياس الضوئية والكروما. إنها بشكل منفصل هيئة الإضاءة القياسية CIE D65 و D55 و D75 ، ودرجة حرارة اللون الممثلة هي 6504K و 5503K و 7504K بشكل منفصل. ينص CIE على أنه يجب علينا استخدام هيكل الإضاءة القياسي CIE D65 لتمثيل ضوء النهار إن أمكن ، ويمكن تطبيق D55 و D75 عندما يتعذر استخدام D65.
CIE Standard Illuminant A، B، C، D65

Standard Illuminant A يتم تحقيق جسم الإضاءة القياسي A بواسطة مصباح تنجستن قابل للنفخ زجاجي شفاف مع درجة حرارة لون تبلغ 2856 ألفًا كمصدر للضوء. إذا كانت هناك حاجة لمحاكاة توزيع الطاقة الطيفية النسبية بدقة للجزء الأشعة فوق البنفسجية ، فمن المستحسن أن قذيفة زجاج السيليكا تنصهر أو لمبة مع نافذة الكوارتز.
Standard Illuminant B، C مصدر الضوء القياسي A ومجموعة مقابلة من فلاتر سائل Davis-Gibson المحددة للوصول إلى هيكل الإضاءة القياسي B و C.
في مقابل هيكل الإضاءة القياسي D ، لم تنصح CIE بمصدر الإضاءة المعياري المناظر ، لذلك أصبحت محاكاة الإضاءة القياسية لهيئة D واحدة من الموضوعات المهمة في بحث مصدر الضوء الحالي. حاليًا مصدر الإضاءة الاصطناعي المطوّر لهيئة الإضاءة القياسية D65 التناظرية: مصباح زينون عالي الضغط مع مرشح ، ساطع مع مصابيح الفلورسنت ومصابيح الفلتر ؛ أفضل تأثير لمحاكاة D65 Illuminant هو مصباح زينون عالي الضغط مع مرشح.
