تحسين دقة اختبار تدفق الصمام في المجال

المستخلص: وفقًا لخصوصية قياس التدفق الضوئي LED ، تم اعتماد التحسين الفريد في تصميم المجال المتكامل لقياس LED جنبًا إلى جنب مع المواد المنتشرة ذات الانعكاس العالي ، مما يجعل استقرار النظام ودقته لهما تحسن كبير. تظهر النتائج التجريبية أن استقرار النظام واتساقه أعلى بكثير من نظام اختبار LED الشائع الآخر. إنه النظام المناسب حقًا لقياس المعلمات الضوئية LED.

: الكلمات المفتاحية قياس LED ، دمج المجال ، تشكيل المجال ، انعكاس منتشر

مقدمة: يختلف مع مصدر الضوء التقليدي ، قياس التدفق الضوئي مصدر ضوء ليد لقد شكل تحديًا كبيرًا للمعدات في اختبار الدقة في عملية استخدام مجال الدمج لاختبار التدفق الضوئي. من ناحية ، مقارنة بمصدر الضوء التقليدي ، عادةً ما يكون لمصباح LED اتجاه أقوى بكثير ، ولن يتألق بالتساوي في المساحة الكاملة. هذه الميزة تجعل توزيع الضوء المباشر LED على سطح دمج المجال متفاوتة. سيؤدي هذا التوزيع غير المتكافئ إلى أن يكون للضوء المباشر لمصابيح LED المختلفة ميزات انعكاس مختلفة للكاشف. نظرًا لأن موضع فم الكاشف وموضع الحاجز ثابتان ، فإن الأداء المباشر لتوزيعات الانعكاس المختلفة هو تذبذب الإشارة. في نظام الاختبار العادي ، توجد اختلافات في LED لزاوية تباعد إيجابية مختلفة ، نفس مؤشر LED لاتجاه موضعي مختلف ، نفس الاتجاه مع موضع مختلف. حتى التدفق الضوئي المقدر هو نفسه ؛ القيمة الفعلية المقاسة مختلفة. بناءً على نتيجة التحقق الخاصة بالعميل ، يكون تأثير اتجاه وضع LED لنظام اختبار LED العادي على نتيجة قياس التدفق الضوئي دائمًا أكثر من 50٪ (فرق الحد الأقصى للإشارة والحد الأدنى للإشارة من نفس مؤشر LED يُقاس في اتجاه مختلف).

عند قياس زاوية الإضاءة المختلفة لمصابيح LED مختلفة ، نظرًا لأن اختلاف توزيع سطح المجال المدمج الداخلي يجعل توزيع الانعكاس المباشر له تأثير مختلف على الكاشف ، فإنه يؤثر بشكل مباشر على اختلاف دقة القياس (كما هو موضح في الصورة 1).

الصورة 1: زاوية الإضاءة المختلفة لها تأثير مختلف على قياس LED

من ناحية أخرى ، يستخدم نظام اختبار LED عادة مصباح التنغستن الهالوجين كمصدر للضوء القياسي ، مقارنة مع LED ؛ المصباح القياسي المستخدم له اختلاف كبير في المظهر ، وميزة توزيع الإضاءة وفي الخصائص الطيفية. لذلك ، يجب تعديل الفرق بين الاثنين بواسطة معامل الامتصاص.

تحليل:
إن خاصية الانعكاس الداخلي للكرة المدمجة هي أحد العوامل الحاسمة التي تجعل توجيه LED لها تأثير على دقة القياس. في نظام اختبار LED العادي ، فإن الانعكاسية وشخصية لامبرت لطلاء سطح الكرة المدمجة ليست مثالية. أحد الأسباب هو الانعكاسية المنخفضة ، والسبب الآخر هو خصائص الانتشار الضعيفة. نتيجة لسطح المجال المدمج للانعكاسية المنخفضة هو أن الضوء المباشر لـ LED يخف تدريجياً بعد عدة مرات من الانعكاس. ومع ذلك ، خلال عملية خلط الضوء بأكملها ، كان لضوء الإشعاع المباشر وضوء الانعكاس نسبة كبيرة جدًا ، والتي لعبت دورًا رائدًا. وفي بعض الحالات ، ستتسبب المواد الانعكاسية المنخفضة في تأثير الظل القوي على الجزء الخلفي من مسبار الحاجز. ومع ذلك ، فإن تأثير الضوء والظل المنعكس على التوالي هو الذي يؤدي إلى القياس غير الدقيق.

علاوة على ذلك ، فإن الانعكاسية المنتشرة المنخفضة ستؤثر بشكل خطير على توهين الإشارة. نظرًا لأن الضوء قد انعكس عدة مرات في المجال المدمج أثناء عملية قياس الضوء ، فإن كل انعكاس سيسبب توهينًا معينًا ، ولكن تم تعزيز تأثير درجة الانعكاسية على شدة الضوء بعد الانعكاس عدة مرات. على سبيل المثال ، انعكس الضوء المنعكس لمدة 15 مرة في المجال المدمج ، إذا كان هناك فرق بنسبة 5٪ بين انعكاسيتها ، فقد يتجاوز توهين الإشارة أكثر من الضعف. في الواقع ، فإن فرق الانعكاسية في المجال التكامل هو أكثر بكثير من هذا.

لم يتم استخدام نظام اختبار LED الحالي كمصباح LED قياسي لمصدر الضوء القياسي. في عملية القياس ، ما زلنا نختار استخدام مصباح التنغستن الهالوجين القياسي مع محرك ثابت كمصدر للضوء القياسي. نظرًا لوجود اختلاف كبير في الهيكل الخارجي بين المصباح القياسي ومصباح LED للقياس ، بما في ذلك تأثير امتصاص الضوء لحامل LED والفرق بين موضع تركيب المصباح القياسي وموقف تركيب LED ، فإن كل هذه العوامل الهامة التي تؤثر على دقة نتيجة الاختبار.

حل:
LPCE-2 مقياس الطيف ودمج نظام اختبار LED المجال تم تطويرها بواسطة Lisun Group عبارة عن مجموعة من أنظمة اختبار LED ، والتي تلبي تمامًا LM-79 ومتطلبات CIE ذات الصلة ، وقد حلت بشكل فعال النقص في نظام اختبار LED التقليدي.

LPCE-2 (LMS 9000) مقياس الطيف الضوئي ونظام اختبار المجال المتكامل

مقارنةً بتكنولوجيا الإنتاج المجمعة الضخمة في مجال الدمج التقليدي ، اعتمدت Lisun Group تقنية A Molding لإنتاج المجال المدمج ، والذي يتناسب شكله تمامًا مع الهيكل الكروي لـ 4π أو 2π. تتبنى Lisun Group أيضًا طلاء عالي الانعكاس ومعدل الانتشار لجعل تصميم الوضع المفتوح للمصباح مناسبًا لموضع الكاشف. حتى مع استخدام LED ذو الاتجاه القوي للغاية أو باستخدام وضع الموضع في الحالة القصوى ، فإن هذا التحسين جعل نتيجة الاختبار تحافظ على اتساق جيد. تعرف على المزيد من المعلومات حول دمج المجال مع فتح المساعد الجانبي ودمج درجة الحرارة الثابتة ، يرجى الرجوع إلى موقعنا على الإنترنت: دمج المجال.

صب تكامل المجال مقابل تكامل المجال

صور 2 تكامل قولبة مقابل المجال التقليدي للتكامل

اعتمدت LPCE-2 مصباح التنجستن الهالوجين القياسي كمصباح قياسي مدمج مع مخطط المصباح الإضافي الاختياري لتعويض تأثير الفرق بين حامل القياس LED وحامل المصباح القياسي على نتيجة الاختبار. تمت معايرة هذا المصباح القياسي بدقة من قبل مختبر المعايرة لمجموعة Lisun ؛ يمكن تتبع نتيجة الاختبار حتى NIM. مصدر الطاقة المستخدم بواسطة المصباح القياسي والمصباح الإضافي هو DC3005 Digital CC و CV DC امدادات الطاقةتصل دقتها إلى 0.0000.

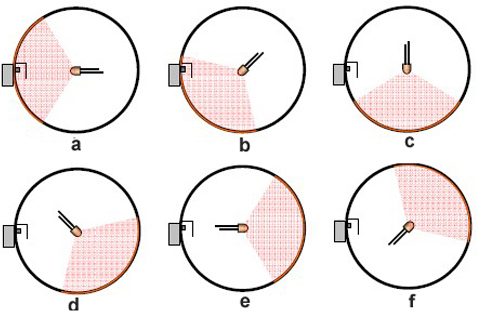

بهدف المشكلة المذكورة أعلاه وهي دقة نتيجة اختبار LED ، يتم استخدام نظام اختبار LPCE-2 لإجراء الاختبار المقابل. حالة الاختبار هي على النحو التالي: باستخدام 5LED الأخضر من سطوع عالي ، الطاقة حوالي 0.35W ، زاوية الإضاءة حوالي 30 درجة. يستخدم نظام اختبار LPCE-2 لـ 9 أنواع من أوضاع القياس ، والتي تمثل على التوالي وضع موضع LED المحتمل ، كما هو موضح في الصورة 3.

صورة 3 أوضاع موضع LED مختلفة

الخلاصة:
العلاقة بين التدفق المقاس ووضع موضع LED كما هو موضح في الرسم البياني 4 والرسم البياني 5. يظهر من نتيجة الاختبار ، حتى في أشد الظروف ، أي عندما يتم وضع LED في مقدمة وخلفية الشهر المفتوح للكاشف ، لا تزال القيمة القصوى لنتائج اختبار التدفق الضوئي أقل من 5 ٪. هذه نتيجة اختبار جيدة للغاية. في عملية الاختبار الفعلية ، يكون خطأ التكرار لقياس التدفق الضوئي LED أقل بكثير من 0.1 ٪. وبالتالي يمكن ملاحظة أن نتيجة اختبار نظام اختبار LPCE-2 لمجموعة Lisun هي موثوقة ومستقرة ، والتي يمكن أن توفر ضمانًا موثوقًا. هذه المجموعة من النظام القياسي لم تدعم بشكل كبير فقط دراسة وتطوير وإنتاج LED ، ولكنها أيضًا الخيار المثالي لقياس الخاصية البصرية لصناعة LED.

عدد زاوية شمعة نسبة مئوية
a 0 17.35 100.00%
b 45 17.39 100.20%
c 90 17.00 98.00%
d 135 16.91 97.50%
e 180 16.75 96.50%
f 225 16.45 94.80%
g 270 16.36 94.30%
h 315 16.65 96.00%
i 360 17.34 99.90%

الرسم البياني 4 قيمة التدفق المقابلة لموضع اختبار LED مختلف

الشكل 5 علاقة موضع اختبار LED والتدفق
