محاكي تغير الجهد ثنائي القطب رباعي الأرباع

جهاز محاكاة تغير الجهد ثنائي القطب رباعي الأرباع من سلسلة LIS-APS | جهاز محاكاة انخفاض الجهد رباعي الأرباع | جهاز محاكاة البطارية رباعي الأرباع هو جهاز محاكاة عالي الدقة لإمدادات الطاقة يدعم تدفق الطاقة ثنائي الاتجاه. يتيح الجهاز التبديل السلس بين مخرجات الجهد والتيار الموجبة والسالبة، ومحاكاة دقيقة لتغيرات الجهد الديناميكية، والنبضات العابرة، وحالات انعكاس القطبية. كما يتميز بتحرير شكل الموجة المخصص، ومعاوقة قابلة للتعديل، وتراكب تموج واسع النطاق. من خلال التحكم المزدوج في الجهد والتيار ذي الحلقة المغلقة، واستخدام بنية جسر H مُتحكم بها بالكامل لتقسيم النظام إلى أربعة أرباع عاملة، يحقق الجهاز انتقالات سلسة بين الأرباع، ويتحكم بدقة في تغيرات الجهد لتلبية مختلف احتياجات اختبار محاكاة إمدادات الطاقة المعقدة.

يُستخدم جهاز محاكاة تغير الجهد ثنائي القطب رباعي الأرباع من سلسلة LIS-APS | جهاز محاكاة انخفاض الجهد رباعي الأرباع | جهاز محاكاة البطارية رباعي الأرباع في مجال إلكترونيات السيارات، لمحاكاة تقلبات جهد البطارية على متن السيارة، وظروف التشغيل والإيقاف، وغيرها من ظروف التشغيل، بما يتوافق مع معايير مثل إسو شنومكس-شنومكس: شنومكسكما يُستخدم هذا النظام للتحقق من مناعة وموثوقية مكونات مثل وحدات التحكم الإلكترونية وأنظمة إدارة البطاريات. وهو قابل للتطبيق على نطاق واسع في النقل بالسكك الحديدية، والفضاء، والتحكم الصناعي، والإلكترونيات الطبية، حيث يُجري اختبارات تكيف مصادر الطاقة ويحاكي ظروف تغذية الطاقة للمحركات وأجهزة تخزين الطاقة، مما يوفر حلولاً دقيقة للتحقق من أداء الأجهزة الإلكترونية في بيئات جهد معقدة.

مخطط عمل رباعي الأرباع وثنائي القطب

المعايير:

مواصفات:

ملاحظة:
1. قواعد ترميز نموذج المنتج: في LISUN في طراز LIS-APS-4010K300، يشير الرقم 40 إلى مستوى جهد خرج يبلغ ±40 فولت تيار مستمر/متردد، ويشير الرقم 10 إلى مستوى تيار خرج أقصى يبلغ ±10 أمبير، ويشير الرقم 300 إلى تردد خرج يبلغ 300 كيلو هرتز تيار مستمر.

2. يمكن اختيار مستويات جهد الخرج بين ±40 فولت و ±80 فولت؛ ويمكن اختيار مستويات تيار الخرج بين ±10 أمبير، ±20 أمبير، ±30 أمبير، ±40 أمبير، ±50 أمبير، ±100 أمبير، ±150 أمبير، ±200 أمبير، و ±300 أمبير؛ ويمكن اختيار مستويات تردد الخرج بين DC~300 كيلو هرتز و DC~500 كيلو هرتز.

3. اختياري LISUN تتوفر أجهزة لاختبار أداء الإلكترونيات والكهرباء في السيارات، وهي متوافقة تمامًا مع معيار ISO 16750-2:2023 ومعايير مصنعي السيارات، بما في ذلك VW 80000 وGM 3172. للاطلاع على تفاصيل تكوينات النظام، يرجى الرجوع إلى صفحة المنتج: "ISO 16750-2:2023 اضطرابات كهربائية في السيارات | نظام اختبار الأداء الإلكتروني للسيارات"

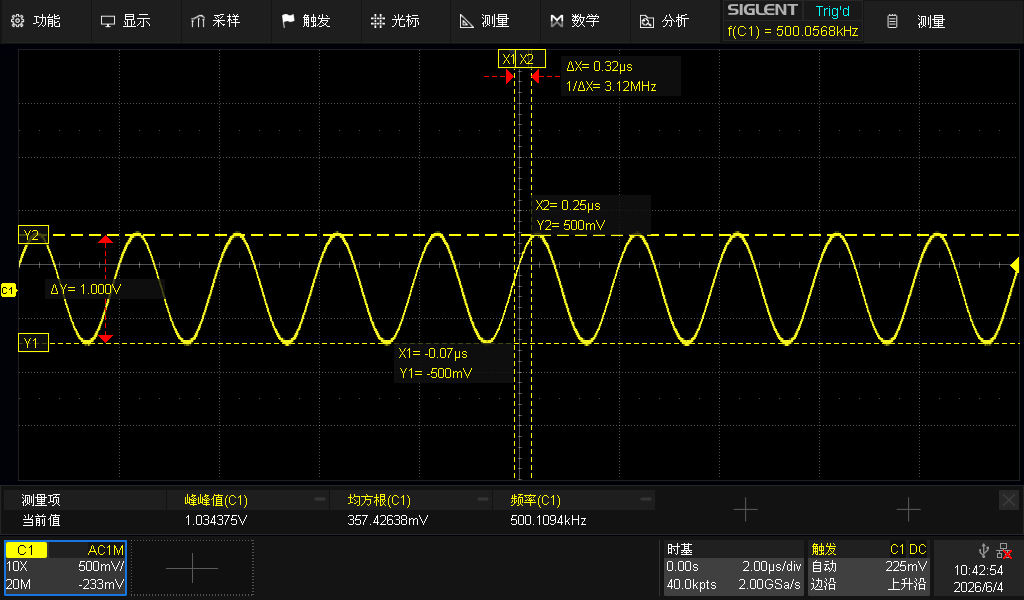

1 فولت ذروة إلى ذروة 500 كيلو هرتز

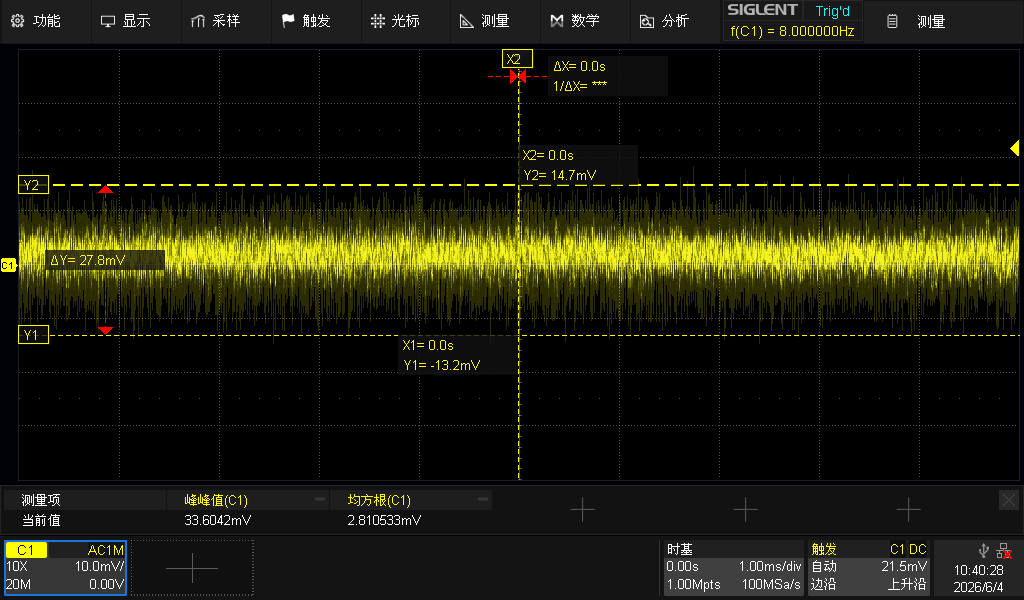

ضوضاء 12 فولت تيار مستمر 33.6 ملي فولت ذروة إلى ذروة

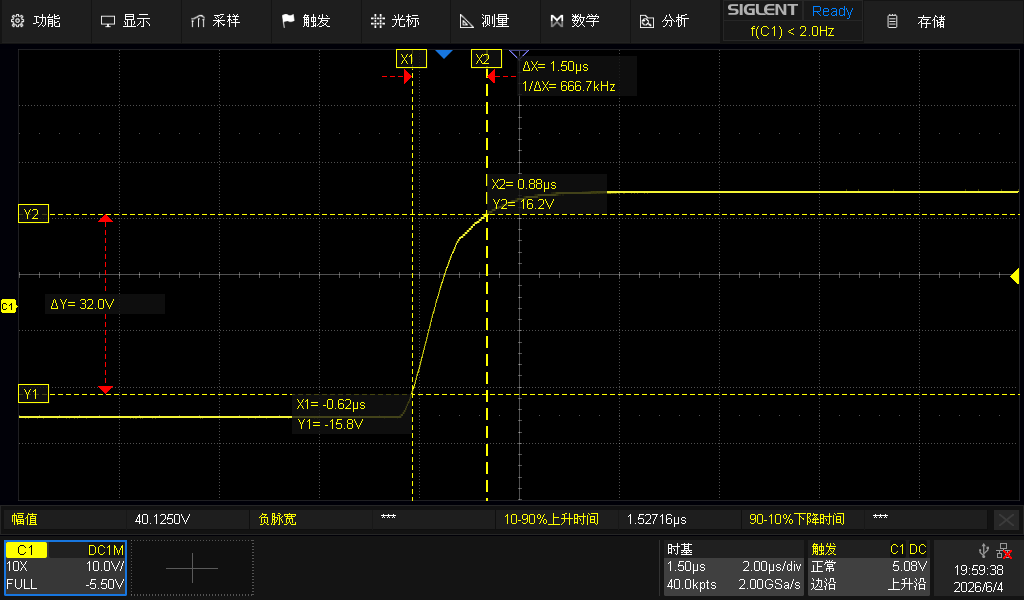

من -16 فولت إلى 16 فولت، زمن الصعود 1.5 ميكروثانية

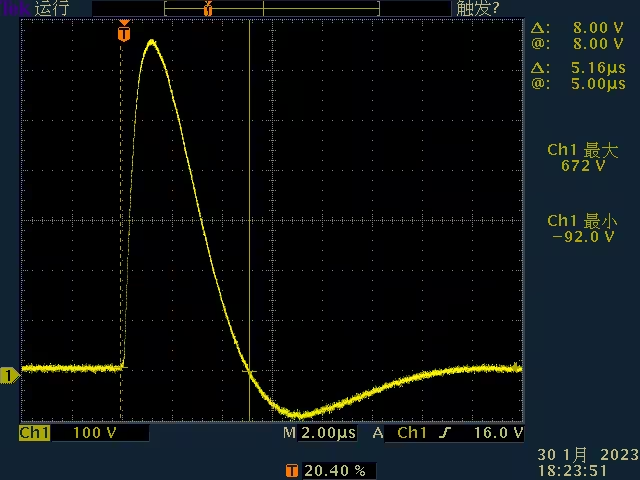

مخطط شكل الموجة المقاسة CS106
