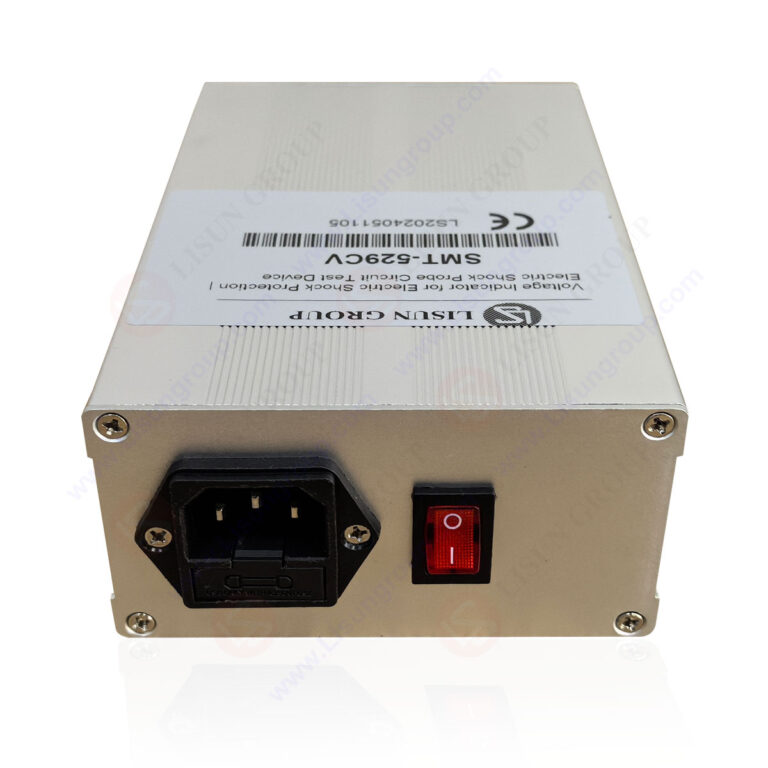

مؤشر الجهد للحماية من الصدمات الكهربائية | جهاز اختبار دائرة مسبار الصدمات الكهربائية

مؤشر الجهد للحماية من الصدمات الكهربائية (جهاز اختبار الدائرة) أداة أساسية للتحقق من سلامة الصدمات الكهربائية في المعدات الكهربائية، من الأجهزة المنزلية إلى المعدات الصناعية. يوفر هذا الجهاز مصدر طاقة مُتحكم به بجهد 40-45 فولت (بحد أقصى 48 فولت) لمحاكاة تلامس أصابع الإنسان أو الأدوات أو الأسلاك المعدنية أثناء اختبار الحماية من الصدمات الكهربائية واختبار الأجزاء الخطرة. يتوافق مع معظم مجسات الاختبار، ويتميز بتصميم بسيط لسهولة التشغيل، ودقة خرج الجهد، وأداء موثوق (مدعم بفيوز 2 أمبير لضمان السلامة). يُعد هذا الجهاز مثاليًا للمصنعين والمختبرات، حيث يضمن استيفاء المعدات للمعايير العالمية للحماية من الصدمات الكهربائية، مما يمنع الإصابات الكهربائية العرضية.

المعايير:

مواصفات:
نوع الأداة: مؤشر الجهد للحماية من الصدمات الكهربائية (جهاز اختبار الدائرة؛ لحماية IP واختبار الصدمات الكهربائية للأجزاء الخطرة)
جهد الإدخال: تيار متردد 180–250 فولت (نطاق واسع للتكيف مع مصادر الطاقة العالمية)
أقصى جهد خرج القطب: 48 فولت (نطاق العمل القياسي: 40-45 فولت، يحاكي الاتصال منخفض المخاطر لاختبار الصدمات)
تصنيف المصهر: 2 أمبير (حماية من التيار الزائد لمنع تلف الجهاز وضمان سلامة المشغل)
التوافق: يعمل مع معظم مجسات الاختبار (على سبيل المثال، مجس الاختبار B IEC 61032، مجسات مفصلية UL 60335-1)
التطبيق الأساسي: توفير الطاقة لمحاكاة اتصال الإصبع/الأداة/الأسلاك المعدنية في الحماية من الصدمات الكهربائية واختبار IP
الميزات التشغيلية: تصميم بسيط للتوصيل والتشغيل؛ ثبات دقيق للجهد (±2% تفاوت)؛ غلاف متين ومقاوم للحرارة

إجرائات الإمتحان:
1. قم بتشغيل الجهاز الذي يتم اختباره (EUT) ومؤشر الجهد.
2. قم بتوصيل أحد طرفي المؤشر بمقبس EUT؛ ثم قم بتوصيل السلك الأرضي وفقًا للمعايير المعمول بها.
3. قم بربط الطرف الآخر للمؤشر بمسبار الاختبار (على سبيل المثال، مسبار الإصبع المفصل).
4. قم بتطبيق الدفع المحدد وفقًا للمعيار باستخدام المجس على فجوات EUT (فتحات التهوية وفتحات التحكم).
5. افحص مؤشر إشارات الجهد (التي تشير إلى ملامسة الأجزاء الحية الخطرة).
6. تسجيل النتائج: نجاح إذا لم يكن هناك إشارة؛ فشل إذا تم اكتشاف اتصال خطير.

التطبيقات:
1. اختبار الحماية من الصدمات الكهربائية للثلاجات المنزلية (وفقًا لمعيار IEC 60335-1:2023، الشكل 22.5) للتحقق من عزل الأجزاء الحية.
2. تشغيل مجسات الاختبار لفحوصات حماية الملكية الفكرية على صناديق التحكم الصناعية (وفقًا لمعيار IEC 60529:2013) لمحاكاة مخاطر التلامس.
3. التحقق من سلامة الصدمات الكهربائية في شواحن الكمبيوتر المحمول (وفقًا للمعيار IEC 60950-1:2023) عن طريق محاكاة اتصال الأسلاك المعدنية بالدوائر الداخلية.
4. مراقبة جودة الأفران الكهربائية أثناء التصنيع، باستخدام خرج 40-45 فولت لاختبار إمكانية الوصول إلى الأجزاء الساخنة/الحية.
5. اختبارات معملية للمراوح المحمولة (وفقًا لمعيار UL 60335-1:2023) لضمان الامتثال لقواعد الحماية من الصدمات الكهربائية العالمية.
