ما مقدار ما تعرفه عن منحنى توزيع الضوء IES

تعريف منحنى توزيع الضوء:
يشير إلى توزيع شدة الضوء لمصادر الضوء (أو المصابيح) في جميع الاتجاهات في الفضاء. على مستوى القياس الذي يمر عبر مركز مصدر الضوء ، يتم قياس قيم شدة الضوء للمصابيح بزوايا مختلفة. بدءًا من اتجاه معين ، يتم تمييز شدة الضوء لكل زاوية بمتجه بالزاوية كدالة ، والاتصال الذي يربط أعلى المتجه هو منحنى توزيع ضوء الإحداثيات القطبية الخاص بتجهيزات الإضاءة. إذا كان للمصباح محور متماثل دورانيًا ، فيمكن فقط استخدام منحنى توزيع شدة الضوء على سطح قياس ضوئي يمر عبر المحور لتوضيح التوزيع المكاني لشدة الضوء. إذا كان توزيع ضوء المصباح في الفضاء غير متماثل ، فإنه يتطلب منحنيات توزيع شدة الضوء للعديد من المستويات الضوئية يمكن أن تفسر التوزيع المكاني لشدة الضوء.

التعبيران الأكثر شيوعًا لمنحنى توزيع الضوء

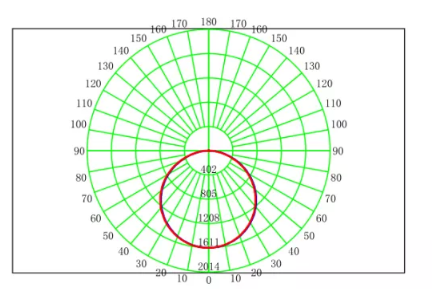

بالنسبة لمصابيح التكثيف ، نظرًا لأن الشعاع يتركز في زاوية صلبة ضيقة جدًا ، فمن الصعب التعبير عن التوزيع المكاني لشدة الضوء في الإحداثيات القطبية ، لذلك يتم استخدام طريقة تمثيل منحنى توزيع الضوء بزاوية قائمة ، ويمثل المحور الرأسي تظهر شدة الضوء كصورة 1. استخدم المحور الأفقي للإشارة إلى زاوية إسقاط الحزمة. إذا كانت وحدة إنارة ذات محور دوران متماثل ، فلا يلزم سوى منحنى توزيع ضوء واحد لتمثيلها ، وإذا كانت وحدة إنارة غير متماثلة ، فإنها تحتاج إلى منحنيات توزيع ضوء متعددة لتمثيلها.

على مستوى القياس الذي يمر عبر مركز مصدر الضوء ، يتم قياس قيم شدة الضوء للمصابيح بزوايا مختلفة. بدءًا من اتجاه معين ، يتم تمييز شدة الضوء لكل زاوية بمتجه بالزاوية كدالة ، والاتصال الذي يربط أعلى المتجه هو منحنى توزيع ضوء الإحداثيات القطبية الخاص بتجهيزات الإضاءة. إذا كان للمصباح محور متماثل دورانيًا ، فيمكن فقط استخدام منحنى توزيع شدة الضوء على سطح قياس ضوئي يمر عبر المحور لتوضيح التوزيع المكاني لشدة الضوء. إذا كان توزيع ضوء المصباح في الفضاء غير متماثل ، فإنه يتطلب منحنيات توزيع شدة الضوء للعديد من المستويات الضوئية يمكن أن تفسر التوزيع المكاني لشدة الضوء.

ملاحظة 1: (شدة ضوء مركز الذروة)
شدة ضوء الذروة: يمكن أن نرى من الشكل أن Imax = 1611cd ، وأن حجم ذروة شدة الضوء يحدد شدة الإضاءة وإضاءةها. (بالطبع العوامل التي تؤثر على الإنارة والشدة مرتبطة أيضًا بزاوية العاكس ومسافة الإشعاع)

الملاحظة 2: (50٪ ذروة شدة الضوء)
50٪ ذروة شدة الضوء: 1/2 Imax = 805.5cd ، هنا بشكل أساسي لرؤية زاوية الشعاع.

الملاحظة 3: (نصف زاوية)
زاوية نصف ارتفاع: على المستوى الذي يتم فيه تحديد أقصى شدة للضوء ، تسمى الزاوية بين اثنين بنسبة 50٪ من شدة الضوء القصوى بزاوية نصف ارتفاع. من الشكل أعلاه ، يمكن ملاحظة أن مجموع 60 درجة على اليسار واليمين يساوي تقريبًا 120 درجة. يحدد حجم زاوية الشعاع حجم البقعة ، والتي ترتبط ارتباطًا وثيقًا بتأثير الإضاءة.

الملاحظة 4: (10٪ ذروة شدة الضوء)
زاوية الشعاع الفعال: على المستوى الذي يتم فيه تحديد أقصى شدة للضوء ، تسمى الزاوية الواقعة بين اثنين 10٪ من شدة الضوء القصوى بزاوية الشعاع الفعالة للمستوى. يتضح من الشكل أعلاه أن مجموع 80 درجة على اليسار واليمين يساوي تقريبًا 160 درجة.

يصف الرسم التخطيطي لعلاقة مسافة الإضاءة تغييرات المعلمات للمصابيح على سطح العمل على ارتفاعات مختلفة.
H: ارتفاع إضاءة المصباح قيد الاختبار
E0: مركز الإنارة
DH / DV: قطر المحور الأفقي والمحور الرأسي لبقعة الإشعاع
س ب: مساحة المنطقة المشععة
EAV: متوسط ​​إضاءة المنطقة المضيئة

1: التدفق الضوئي المنبعث من المصباح في زاوية الشعاع النسبية
2: يمكن ضبط زاوية الشعاع المقابلة في إعدادات النظام
3: ناتج التدفق الضوئي في الزاوية اليسرى العليا من الشكل أعلاه يشير إلى التدفق الضوئي داخل زاوية الشعاع.

ملحوظة: من المهم ملاحظة أن ناتج التدفق الضوئي في الشكل أعلاه لا يساوي التدفق الضوئي الفعلي للمصباح. الفرق هو أنه يمكن عرض لومن خرج التدفق الضوئي بزوايا مختلفة وفقًا للزاوية المحددة في النظام ، وأن التدفق الضوئي للمصباح هو البيانات الفعلية التي تم اختبارها للأداة.

منحنى حد النصوع: (معيار تصميم الإضاءة المعمارية المدنية GBJ133-90) يعتمد منحنى حد الإنارة للمصابيح التي أوصت بها CIE كمعيار وطريقة لتقييم الوهج المباشر للمصابيح العامة الداخلية في بلدنا. تنص معايير تصميم الإضاءة الصناعية والمدنية على أن الوهج المباشر للإضاءة العامة الداخلية محدود أيضًا وفقًا لمنحنى حد السطوع.

وهج مباشر: يحدث بسبب الوهج المباشر للأضواء أو المصابيح التي تدخل مجال الرؤية مباشرة. تعتمد شدة تأثير الوهج على حجم السطح الباعث للضوء من المصباح ، وسطوع السطح الباعث للضوء ، سطوع الخلفية ، اتجاه العرض والموقع ، مستوى الإضاءة وانعكاس سطح الغرفة ، إلخ. سطوع مصدر الضوء (المصباح أو النافذة) هو الأكثر أهمية.

يشير UGR إلى قيمة الوهج الموحدة ، الاسم الإنجليزي الكامل (Unified Glare Rating).

المعلمة النفسية المستخدمة لقياس الاستجابة الذاتية للضوء المنبعث من جهاز الإضاءة في البيئة المرئية الداخلية للشعور بعدم الراحة للعين البشرية ، ويمكن حساب قيمتها باستخدام صيغة قيمة الوهج الموحدة CIE وفقًا لشروط الحساب المحددة .

المعلمة النفسية التي تقيس الاستجابة الذاتية للضوء المنبعث من جهاز الإضاءة في البيئة المرئية الداخلية للشعور بعدم الراحة للعين البشرية ، ويمكن حساب قيمتها باستخدام صيغة قيمة الوهج الموحدة CIE وفقًا لشروط الحساب المحددة.

تنص معايير تصميم الإضاءة الصناعية والمدنية الأصلية على أن الوهج المباشر للإضاءة العامة الداخلية محدود وفقًا لمنحنى حد السطوع. طريقة التحديد هذه مخصصة فقط لوهج المصباح الفردي ، ولا يمكن أن تمثل التأثير الكلي للوهج لجميع المصابيح في الغرفة.

في الصيغة: Lb—— سطوع الخلفية (cd / m2) ؛
Iα— اتجاه الخط الذي يربط المركز المضيء للمصباح وعين المراقب
شدة الإضاءة للمصابيح (سي دي) ؛
P - مؤشر الموضع لكل وحدة إنارة فردية ، ω - الزاوية الصلبة المتكونة من الجزء الباعث للضوء من كل وحدة إنارة لعيون المراقب ؛

في عام 1995 ، اقترحت CIE استخدام UGR كمؤشر كمي لتقييم الوهج غير المريح. التصور الذاتي للوهج غير المريح المقابل لقيمته الرقمية يتوافق مع مؤشر الوهج في المملكة المتحدة. يتم تصنيف UGR على النحو التالي:

شعور شخصي بالوهج غير المريح المقابل لقيمة UGR:

قيمة UGR	مشاعر ذاتية من وهج غير مريح
28	الوهج الشديد لا يطاق
25	الوهج وعدم الراحة
22	هناك وهج ، مجرد شعور بعدم الراحة
19	وهج طفيف ، مقبول
16	وهج طفيف لا يكاد يذكر
13	وهج خفيف جدا ، لا إزعاج
10	لا وهج

إذن ما هي الإجراءات الاحترازية لتقليل UGR؟
(1) تقليل سطوع مصدر الوهج ؛
(2) تحسين السطوع البيئي وتقليل التباين بين سطوع الوهج والسطوع البيئي ؛
(3) استبدال السطح العاكس الأملس بسطح عاكس خشن ؛
(4) ضبط موضع مصدر الوهج لإبقائه بعيدًا عن خط رؤية الراصد ؛
(5) استخدم شبكات العسل لمنع مصادر الوهج.
(ملاحظة: في إطار فرضية تقليل UGR ، يجب علينا أولاً وقبل كل شيء أن نحتاج إلى احتياجات العملاء ، وليس تقليل اللومن والطاقة بشكل أعمى ، وما إلى ذلك)

ما هو ملف IES
ملف IES هو التنسيق الإلكتروني لملف منحنى توزيع الضوء لمصدر الضوء (مصباح) ، لأن امتداده هو “* .ies” ، لذلك عادة ما نسميه ملف IES مباشرة.
يتم تخصيص معنى ملف IES وتنفيذه بواسطة جمعية الإضاءة بأمريكا الشمالية. إنه الآن تنسيق ملف افتراضي لتخزين توزيع شدة الضوء المكاني لمصدر الضوء في العديد من المناطق.

ما هو الغرض من ملفات IES
أعتقد أنه بعد قراءة المقدمة أعلاه لملف IES ، يفهم الجميع أن ما يسمى بـ IES يشبه سجل معلومات الشخص ، حيث يسجل سلسلة من المعلومات حول المصابيح والفوانيس. نظرًا لأنها معلومات ، يمكن الرجوع إليها. فيما يلي يتحدث عن استخدام ملفات IES.
1. في التحليل النهائي ، IES عبارة عن وحدة إنارة. قم باستيراده إلى برنامج تطبيقات الإضاءة. يمكن لبرامج الحساب مثل AGI و DIALux استيراد ملفات IES للاستخدام ، ويمكنك رؤية جميع معلمات توزيع الضوء والتدفق الضوئي لهذا المصباح.
2. باستخدام ملفات IES ، يمكننا توفير الكثير من الوقت العملي والحساب المباشر للتأثير الذي سيتم تحقيقه من خلال تثبيت هذا المصباح في منطقة معينة.
3. يمكن تنفيذ مشروع تصميم الإضاءة بسرعة أكبر.

تطبيق الإضاءة النموذجي لمنحنى توزيع الضوء IES
