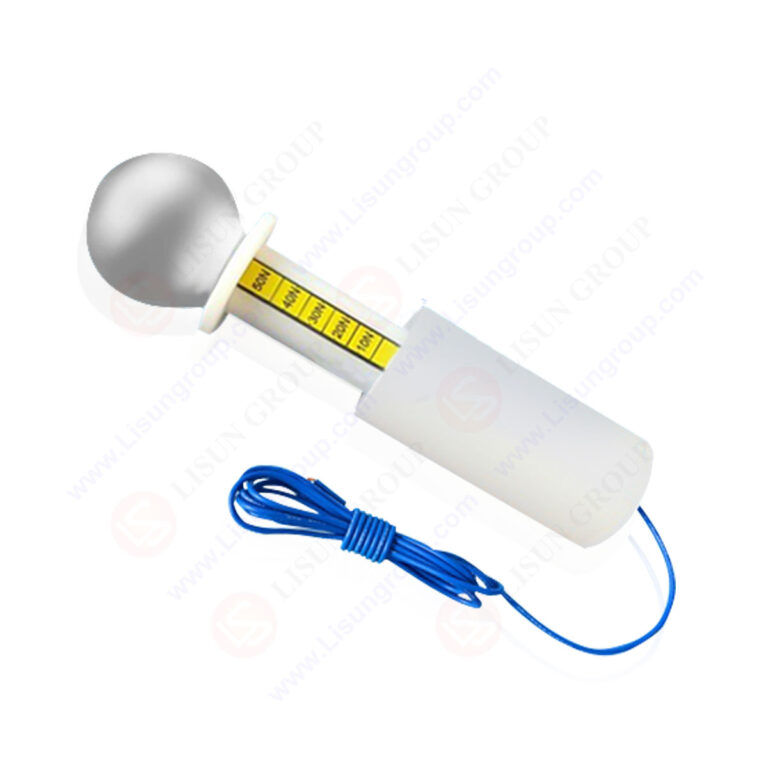

IEC 61032 مجال اختبار Φ50 مم مع مقياس ديناميكي 50N

كرة الاختبار IEC 61032 (50 مم) المزودة بمقياس قوة 50 نيوتن هي أداة أمان متخصصة مصممة للتحقق من عدم إمكانية الوصول إلى الأجزاء الخطرة في المعدات الكهربائية، وذلك بمحاكاة التلامس العرضي مع أجسام كروية كبيرة (مثل أجزاء الجسم أو الحطام). تتميز هذه الكرة بكرة ناعمة وصلبة بقطر 50 مم (متوافقة مع IEC 61032) مقترنة بمقياس قوة دقيق 50 نيوتن لقياس القوة المطبقة والتحكم فيها. الكرة مصنوعة من مادة متينة وغير موصلة لتجنب التداخل الكهربائي، بينما يضمن مقياس القوة تطبيق قوة ثابت. مثالية للمصنعين والمختبرات، وتتوافق تمامًا مع معايير السلامة العالمية لمنع الإصابات المتعلقة بالمعدات.

المعايير:

مواصفات:
نوع الأداة: كرة اختبار IEC 61032 (50 مم) مع مقياس قوة 50 نيوتن
مجال الاختبار:
– القطر: 50 مم ± 0.5 مم
- المادة: بلاستيك غير موصل ومقاوم للصدمات (يتجنب التداخل الكهربائي)
- السطح: أملس، خالٍ من النتوءات (يمنع تلف العلبة)
المقوى أداة:
– نطاق القياس: 0–50 نيوتن
- الدقة: ±1 نيوتن (تضمن التحكم الدقيق في القوة)
- العرض: واضح وسهل القراءة (تناظري أو رقمي، حسب التصميم)
الاتصال: قضيب صلب بين الكرة ومقياس القوة (لتطبيق القوة المستقرة)
الوظيفة الأساسية: التحقق من أن الأجزاء الحية/الميكانيكية الخطرة في المعدات الكهربائية لا يمكن الوصول إليها بواسطة جسم كروي مقاس 50 مم بقوة تصل إلى 50 نيوتن

إجرائات الإمتحان:
1. افحص كرة الاختبار (لا يوجد شقوق/خدوش) ومقياس القوة (معايرة، مضبوط على الصفر) للتأكد من وظيفتها.
2. قم بتشغيل الجهاز الكهربائي واتركه يصل إلى وضع التشغيل العادي.
3. قم بربط مقياس القوة بالكرة الاختبارية وقم بمحاذاة الكرة مع فتحات المعدات (على سبيل المثال، الشبكات والفجوات).
4. قم بتطبيق القوة تدريجيًا من خلال مقياس القوة، وتوقف عند 50 نيوتن إذا واجهت مقاومة.
5. تحقق مما إذا كانت الكرة تخترق العلبة أو تلامس الأجزاء الخطرة.
6. سجل ما إذا كانت المعدات تلبي متطلبات السلامة (نجاح/فشل).

التطبيقات:
1. اختبار سلامة الأجهزة المنزلية (مثل الغسالات ومكيفات الهواء) لمنع وصول الأشياء التي يبلغ قطرها 50 مم (IEC 60335-1:2023).
2. فحوصات الامتثال للوحات التحكم الصناعية (وفقًا لمعيار IEC 61032:2021 الشكل 6) باستخدام التحقق من قوة 50 نيوتن.
3. التحقق من الأجهزة الكهربائية الكبيرة (على سبيل المثال، الثلاجات التجارية) لحماية الأجزاء الخطرة.
4. مراقبة جودة المعدات الكهربائية الخارجية (على سبيل المثال، مضخات الحدائق) لمنع دخول الحطام.
5. عمليات تدقيق ما بعد الإنتاج للأجهزة الإلكترونية الاستهلاكية (على سبيل المثال، علب التلفزيون الكبيرة) لتلبية معايير سلامة العلبة IEC/UL.
