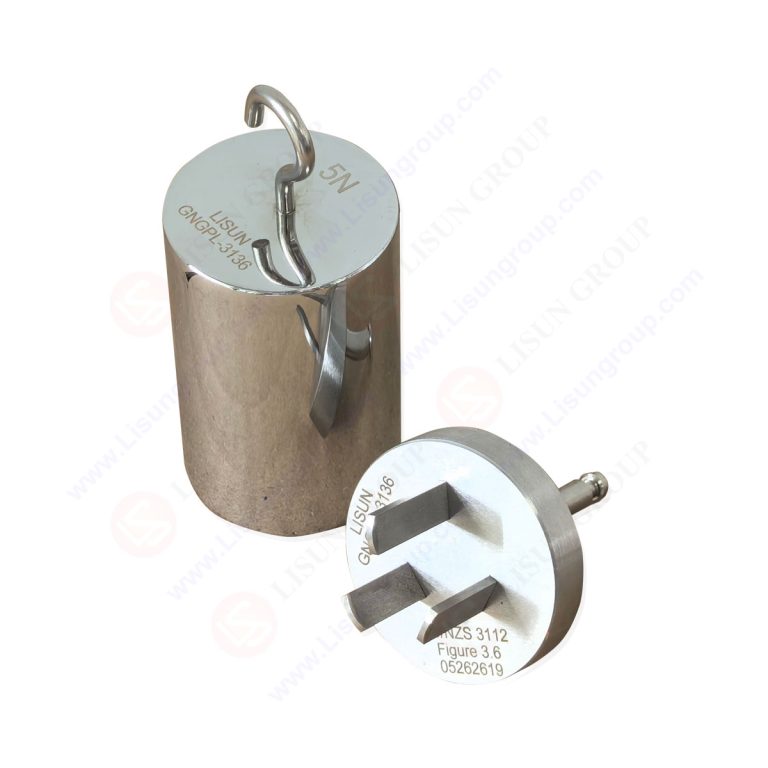

جهاز لفحص مقاومة الإجهاد الجانبي (مقياس ثلاثي الأطراف) مع AS/NZS 3112 الشكل 3.6

تم تصميم جهاز فحص مقاومة الانفعال الجانبي (مقياس ثلاثي الدبابيس) وفقًا للمعيار الأسترالي/النيوزيلندي AS/NZS 3112 (الشكل 3.6) خصيصًا لتقييم مقاومة الانفعال الجانبي للمقابس والمقابس الملتزمة بالمعيار الأسترالي/النيوزيلندي AS/NZS 3112. وقد تم تصنيعه بدقة لتلبية المتطلبات الفنية الموضحة في المعيار الأسترالي/النيوزيلندي AS/NZS 3112 (الشكل 3.6)، ويتميز بأداء أبعادي مستقر وصلابة عالية للمواد وتحكم موثوق في التفاوت - مما يجعله أداة أساسية للتحقق من توافق المنتج والسلامة الهيكلية.

مواصفات:
• يتوافق مع AS/NZS 3112 "مواصفات الموافقة والاختبار - المقابس والمقابس - المنافذ" الشكل 3.6
• الخامة: فولاذ
• صلابة المادة تتجاوز 50HRC
• معامل تمدد حراري صغير لضمان دقة الأبعاد المستقرة
• الأبعاد والتسامحات تلبي متطلبات المعيار (الأبعاد الرئيسية تشمل 1.58±0.02 مم، 6.2±0.02 مم، 19.94±0.02 مم، 42±0.5 مم، R6.0±0.5 مم، R20 مم، زاوية شطبة 60 درجة، 0.3±0.05 مم، 5±0.5 مم)
• خشونة السطح تتوافق مع المواصفات القياسية
• عرض وسمك موحدين عبر جميع الدبابيس الثلاثة

إجرائات الإمتحان:
• قم بإعداد عينة المقبس أو القابس المتوافقة مع AS/NZS 3112، مع التأكد من خلوها من الشقوق أو التشوهات أو تلف السطح الذي قد يؤثر على نتائج الاختبار.
• افحص مقياس الاختبار للتأكد من أنه نظيف وخالٍ من الحطام أو التآكل، وأن أبعاده تقع ضمن نطاق التسامح المحدد.
• ضع العينة في مكان ثابت ومستقر لمنع الحركة أثناء الاختبار.
• قم بمحاذاة دبابيس المقياس الثلاثة مع نقاط التلامس المقابلة للعينة بما يتوافق تمامًا مع متطلبات AS/NZS 3112 الشكل 3.6.
• تطبيق القوة الجانبية المحددة على المقياس كما هو مطلوب بالمعيار، مع ضمان تطبيق القوة بشكل موحد وثابت.
• الحفاظ على القوة المطبقة طوال المدة المحددة في المعيار AS/NZS 3112 لتقييم مقاومة العينة للإجهاد الجانبي.
• بعد الانتهاء من تطبيق القوة، قم بإزالة المقياس بعناية وافحص العينة بحثًا عن أي تشوه أو ارتخاء أو تلف هيكلي.
• تسجيل جميع بيانات الاختبار، بما في ذلك قيم القوة وأداء العينة، وتحديد ما إذا كانت العينة تتوافق مع معايير AS/NZS 3112 بناءً على النتائج.

التطبيقات:
• اختبار والتحقق من مقاومة الإجهاد الجانبي للمقابس والمقابس المصنعة وفقًا لمعايير AS/NZS 3112
• مراقبة الجودة وفحص الامتثال في صناعة تصنيع الإلكترونيات
• تقييم الأداء خلال مرحلة البحث والتطوير لمنتجات القابس والمقبس
• عمليات تدقيق الجودة الروتينية في مرافق إنتاج الأجهزة الكهربائية
• اختبار شهادة الامتثال لمصنعي المقابس والمقابس المستهدفة للأسواق الأسترالية والنيوزيلندية
• فحص جودة ملحقات القابس والمقبس في الصناعات ذات الصلة
