BS1363-1:2023 الشكل 4 مقياس الدبوس

صُمم جهاز GNGPL-3604 وفقًا للشكل 4أ من المواصفة البريطانية BS 1363-1:2023، ويُستخدم للتحقق من مطابقة أبعاد دبابيس التوصيل، والشطف، ودبابيس التأريض ISOD للمواصفة BS1363. يفحص الجهاز شطفًا بزاوية 58° إلى 62° لدبابيس التيار الحي والمحايد، واستواء سطح الدبوس، وتفاوت مقطع دبابيس ISOD الصلبة/المسننة، ويُحدد ما إذا كان شكل دبوس التوصيل يفي بالحدود القياسية، ويُستخدم كأداة قياس أساسية لفحص أبعاد التوصيل وفقًا للمواصفة BS ومنح شهادات النوع.

مواصفات:
• زاوية شطف الدبوس: 58° ~ 62°
• أبعاد طرف الدبوس: 1.35 مم، 1.85 مم، بروز من جانب واحد ≤ 0.2 مم
• مقطع عرضي صلب ISOD: العرض 7.75~8.05 مم، الارتفاع 3.90~4.05 مم، التفاوت الهندسي ≤0.15 مم
• مقطع عرضي مُسنّن من نوع ISOD: العرض 7.75~8.05 مم، الارتفاع 3.90~4.05 مم، سُمك القطعة ≥1.3B و0.50 مم
• متطلبات المظهر: نصف قطر حافة الدبوس ≤ 1 مم، بدون نتوءات/حواف حادة، سطح الدبوس مستوٍ ضمن التفاوت المسموح به
• عناصر الاختبار: دبابيس التوصيل الحي/المحايد، دبابيس التأريض الصلبة من نوع ISOD، دبابيس التأريض المسننة من نوع ISOD لمقابس BS 1363
• الحد الأقصى للأبعاد: لا يوجد بروز محوري ضمن مسافة 6.35 مم من سطح تثبيت القابس

إجرائات الإمتحان:
• الفحص البصري: تحقق من خلو الدبابيس من النتوءات/الحواف الحادة، ونصف قطر الحافة ≤1 مم، وسطح الدبوس مسطح.
• فحص الشطف: قم بتركيب المقياس على نهايات الدبوس الحي والمحايد، وتحقق من زاوية الشطف 58 درجة ~ 62 درجة، والبروز ≤ 0.2 مم.
• فحص حدود المخطط: قم بمحاذاة سطح تعشيق القابس مع المعيار، وتأكد من عدم وجود بروز محوري في نطاق 6.35 مم من سطح التعشيق.
• قياس دبوس ISOD
– ISOD الصلب: قياس العرض والارتفاع، والتأكد من أن جميع التفاوتات في الشكل ≤0.15 مم؛
– قياس سمك القطعة والبعد الكلي باستخدام نظام ISOD المسنن: يفي بحدود الحجم الدنيا.
• الحكم على النتيجة: ناجح إذا كانت جميع الأبعاد والشكل والشطف والتسطيح مطابقة للمعايير؛ وإلا فإنه يفشل.

التطبيقات:
• فحص الأبعاد الواردة لدبابيس المقابس ومحولات الطاقة BS1363؛
• اختبار الموافقة على النوع وفحص النموذج الأولي لمختبرات السلامة وهيئات إصدار الشهادات التابعة لجهات خارجية؛
• التحقق الهيكلي أثناء تطوير قوالب التوصيل والبحث والتطوير للمنتجات الجديدة؛
• فحص عينات المنتج النهائي للمقابس المصدرة إلى المملكة المتحدة ودول الكومنولث؛
• إجراء عمليات تفتيش مفاجئة للتأكد من الامتثال لسلطات الجمارك والإشراف على السوق.

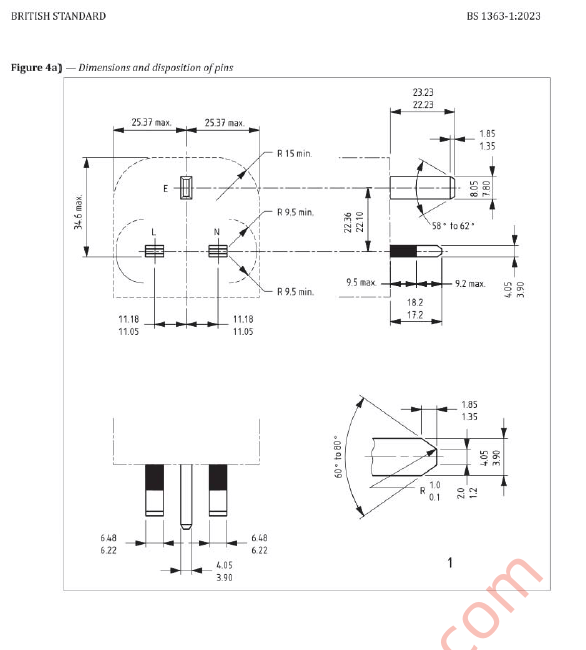

BS 1363-1:2023 البند 13.1 الشكل 4أ
