UL 1598 الأشكال 19.17.1 و19.17.2 جهاز اختبار رذاذ الماء

يتوافق جهاز الاختبار هذا تمامًا مع UL 60507-ENGL 1999 في الأشكال 38.1 و38.2، وبند ANSI Z21.58 5.23.1، الشكلين 12 و13، ومعيار CSA 4.3-2004. إنه يتوافق مع معيار UL 1598 للبند 19.17 الأشكال 19.17.1 و19.17.2، بالإضافة إلى معايير UL 153 وUL 154B وUL 1703 وUL 8750 وUL 1741 وUL 514B وUL 1278 وUL 1571.

يتضمن برنامج المعدات خيارات اختبار قياسية، مما يسمح للمستخدمين بتحديد عناصر الاختبار القياسية المطلوبة وإجراء الاختبارات دون إعداد إضافي. بالإضافة إلى ذلك، فهو يتميز بخيارات اختبار مخصصة، مما يتيح للمستخدمين تعيين معلمات الاختبار بشكل مستقل لاستيعاب اختبار العينات المختلفة.

بناء:
• يتكون هذا النظام من صندوق التحكم بإمدادات المياه (مع خزان مياه) وستة أجهزة رش UL، مصممة لغرفة اختبار شاملة لمقاومة الماء.
• يتم وضع صندوق التحكم بإمدادات المياه وأجهزة الرش بشكل منفصل. بعد وضع العينة، يمكن للمشغل بدء الاختبار من لوحة التحكم، مما يضمن بقائه على مسافة آمنة من جهاز الاختبار لضمان السلامة الشخصية بشكل أفضل.
• تقوم خراطيم المياه بتوزيع المياه من نظام الإمداد إلى كل جهاز رش، مما يضمن أن الإعداد منظم وممتع من الناحية الجمالية.

مواصفات:
جهاز اختبار الرش UL:
• مناسب لإجراء اختبارات UL للمطر والرش بدرجة 45 درجة على المنتجات.
• تتكون كل وحدة من جزأين: جهاز اختبار المطر UL (ثلاث فوهات UL في الأعلى) وجهاز اختبار الرش (فوهة UL واحدة في الأسفل).
• إطار الفوهة مصنوع من مادة الألومنيوم المقولبة، مما يوفر هيكلًا ثابتًا وسهل التنظيف.
• إطار الفوهة متحرك، مع إمكانية التعديل الرأسي الحر من خلال آلية العجلة المصنوعة من الفولاذ المقاوم للصدأ والتي يتم تدويرها يدويًا.
• قاعدة الإطار مجهزة بعجلات عالمية مزودة بمكابح، مما يسهل الحركة وتحديد المواقع بشكل آمن.
• عدد الإطارات: 6 مجموعات.
• نطاق ارتفاع الفوهة قابل للتعديل: 1000 ~ 2000 مم
• طريقة تعديل ارتفاع الفوهة: يدوي
• عدد الفوهات: 4 لكل مجموعة، إجمالي 6 مجموعات
• الظروف البيئية: درجة الحرارة من 5 إلى 35 درجة مئوية، الرطوبة النسبية ≥85%، مصدر الطاقة 380 فولت، 5 كيلو فولت أمبير
• ارتفاع نقطة التقاء رذاذ الماء من الأرض: 0-1000 ملم
• توزيع الفوهات العلوية (بشكل صارم وفقًا للمعايير) وفقًا للشكلين 19.17.1 و19.17.2
• زاوية الرش السفلية للفوهة: 45 درجة (الاتجاه الأفقي)
• ضغط كل فوهة: 34.5 كيلو باسكال
• عدد أجهزة قياس الضغط: 4 لكل مجموعة، إجمالي 6 مجموعات
• ماركة مقياس الضغط: Hongqi
• الحد الأقصى المسموح به لحجم عينة الاختبار: 2435.3*1557.3*2008.8 ملم (العرض*العمق*الارتفاع)
• رسم تخطيطي مرجعي لتوزيع الإطارات

الشكل 19.17.1

الشكل 19.17.2

رسم تخطيطي لتوزيع الإطارات

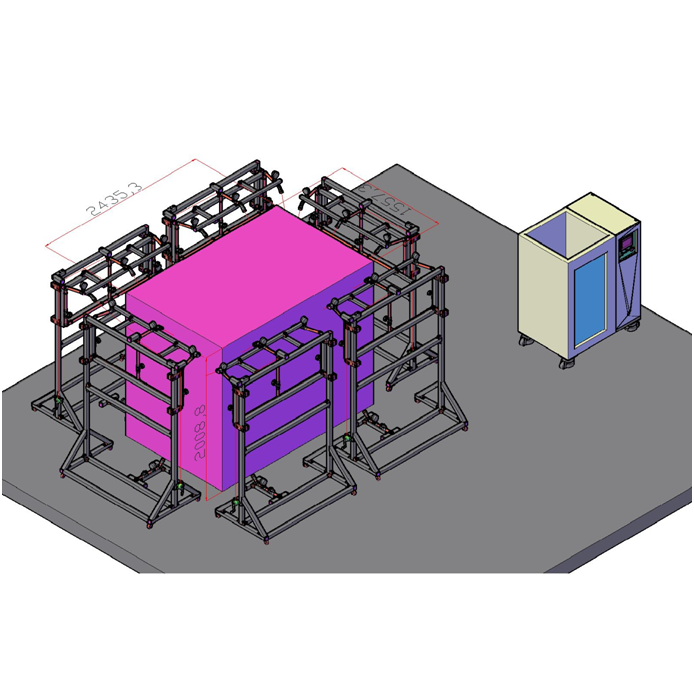

رسم تخطيطي لجهاز اختبار رذاذ الماء UL

غرفة التحكم بإمدادات المياه (مع خزان المياه):
• وظائف التحكم: التحكم في وقت الرش
• شاشة التحكم : MCGS مقاس 7 بوصة
• جهاز التحكم PLC: باناسونيك (اليابان)
• المكونات الكهربائية: جميع الماركات المستوردة (LS، Panasonic، Omron، Anly).
• وظائف الحماية: حماية التسرب، حماية الزائد، حماية ماس كهربائى
• سعة خزان المياه: 500 لتر تقريبًا
• مادة خزان المياه: الفولاذ المقاوم للصدأ SUS304
• منافذ إمداد المياه: 12 قناة (واحدة لكل إطار، بإجمالي 6 قنوات؛ وواحدة لكل فوهة بزاوية 45 درجة، بإجمالي 6 قنوات)
• أنابيب إمداد المياه: يتم توزيع الخراطيم عالية الجودة المستخدمة لإمدادات المياه على كل جهاز وفقًا للتخطيط الموجود في الموقع، مع التحكم في كل جهاز بواسطة صمام ذو ملف لولبي
• مادة الأنابيب الداخلية لآلة إمداد المياه: أنابيب من الفولاذ المقاوم للصدأ SUS304

غرفة التحكم بإمدادات المياه
