A شبكة تثبيت مقاومة الخط يُعدّ جهاز LISN عنصرًا أساسيًا في اختبارات التوافق الكهرومغناطيسي الموصّل، إذ يُؤسّس بيئة كهربائية معروفة وقابلة للتكرار بين الجهاز قيد الاختبار ومصدر الطاقة. يؤدي غياب هذه الواجهة المُتحكّم بها إلى نتائج انبعاث متفاوتة عند عدم التحكم في مسار كابل مقاومة التغذية والضوضاء الخلفية، مما يجعل المقارنات عديمة الجدوى. يُطابق جهاز LISN مقاومة الجهاز ضمن نطاق التردد المُحدّد، وفي الوقت نفسه يعزله عن الاضطرابات الخارجية في التيار الكهربائي. هذا الدور المزدوج هو أساس اشتراط المعايير استخدامه، كما تُحدّد تفاصيل بنائه وتركيبه.
مبدأ عملها بسيط ودقيق في آن واحد. تقوم شبكة LISN بوضع مقاومة محددة نشطة (عادةً 50 أوم ضمن نطاق الاختبار)، وتحتوي على منفذ قياس يربط جهود التشويش بجهاز استقبال. تضمن المعايير التي تنظم استخدام LISN أن تقوم المختبرات في جميع أنحاء العالم بقياس الظاهرة نفسها بنفس الطريقة، بحيث تُفرض حدود عادلة لضمان إمكانية تكرار النتائج.

المعايير الدولية الأساسية التي تحدد متطلبات شبكة معلومات خط الأساس (LISN)

تُملي معايير دولية متعددة تصميم شبكة تثبيت معاوقة الخط، والتي يجب التحقق منها ونشرها. وتُعدّ منشورات CISPR أساس المنتجات التجارية والصناعية، حيث تُحدد عزل المعاوقة مقابل خصائص منفذ قياس تفاوت التردد للشبكة الرئيسية وهندسة التركيب. وتتطلب هذه المعايير ربط جهد التشويش عند المنفذ بحالة مرجعية مُحددة بدلاً من كونه ناتجًا تجريبيًا خاصًا بالمختبر.
تتشابه معايير اللجنة الكهروتقنية الدولية (IEC) مع معايير CISPR، لكنها تغطي نطاقًا أوسع من أنواع المنتجات وظروف الاختبار. تُطبَّق هذه الوثائق في معظم المناطق كمعايير وطنية تضمن المطابقة في أي مكان في العالم، وبالتالي فهي قابلة للتطبيق في أي مكان. تحدد هذه المعايير مقاومة شبكة LISN، بالإضافة إلى كاشفات عرض نطاق الاختبار وأوقات التوقف التي يستخدمها جهاز الاستقبال لضمان تكامل شبكة LISN وجهاز الاستقبال.
توجد تعديلات إقليمية. تعتمد معايير EN في أوروبا على معايير CISPR وIEC مع توحيد المصطلحات المستخدمة في التنظيم. كما تؤثر معايير ANSI وIEEE في أمريكا الشمالية على تصميم شبكات LISN في بعض ترتيبات الطاقة والترددات. من جهة أخرى، تشير معايير السيارات إلى خصائص شبكات LISN، ولكنها تميل إلى إضافة متطلباتها الخاصة بشأن المعالجة الحديثة ومقاومة التيار العابر نظرًا لطبيعة البيئة الكهربائية في السيارات. من المهم معرفة المعيار الواجب اتباعه، حيث تختلف تصنيفات وتكوينات شبكات LISN باختلاف المعيار المستخدم.

الخصائص الكهربائية ومعايير التحقق

تحدد المعايير الخصائص الكهربائية التي تحدد أداء شبكة LISN. وتُعد دقة تردد المعاوقة ذات أهمية قصوى. يجب أن تكون شبكة LISN قادرة على عرض المعاوقة المطلوبة ضمن التفاوت المسموح به في نطاق الاختبار، بحيث يكون قياس الانبعاثات انعكاسًا لسلوك الجهاز وليس تغيرًا في المعاوقة. عادةً ما يتم التحقق من ذلك باستخدام تحليل الشبكة للتحقق من مقدار المعاوقة وطورها.
من الضروري أيضًا عزلها عن مصدر الطاقة. يجب أن تتحكم شبكة LISN في الضوضاء الخارجية بحيث لا يسمع جهاز الاستقبال سوى الضوضاء الصادرة من جهاز الاختبار. تم تحديد معايير دنيا لتجنب التلوث. تُحدد خصائص منافذ القياس، مثل قيم مكثفات الاقتران والترشيح الداخلي، لضمان استجابة ثابتة ومنع التحميل الزائد.
تُعالج مشكلات تصنيفات التيار والجهد لأنها تُعدّ مصدرًا للأمان والأداء. فشبكة LISN التي تتعرض للغمر أو السخونة الزائدة تحت الحمل تُغيّر المعاوقة وتُضيف خطأً. تتضمن المعايير أن تكون شبكة LISN قادرة على العمل عند التيار المُصنّف وارتفاع درجة الحرارة والخطية المُحددة. ولضمان عدم تأثر الأداء سلبًا على حساب السلامة، تُحدد تطبيقات التيار العالي أو ثلاثية الطور بتكوينات إضافية.

متطلبات هندسة التركيب والتأريض والتخطيط

لا تقتصر المعايير على تصميم المكونات فحسب، بل تشمل أيضًا وصفًا لتركيب شبكة تثبيت مقاومة الخط ضمن إعداد الاختبار. وتوفر استثناءات التأريض والربط مستوى مرجعيًا ثابتًا. أما أسباب تحديد أطوال الكابلات ومساراتها ومسافات الفصل، فتكمن في تأثيرها على الاقتران وقابلية التكرار في القياسات.
يجب توصيل شبكة LISN ذات الحث المنخفض بمستوى التأريض المرجعي. يُوضع الجهاز قيد الاختبار على مسافة محددة، وتُمرر الكابلات وفقًا للمعايير لتقليل التذبذب. حتى في بعض الحالات، يُحدد موضع شبكة LISN وجهاز الاستقبال بالنسبة لمستوى التأريض. قد تبدو هذه المعلومات إجرائية، لكنها ضرورية لضمان الاتساق بين المختبرات.
تُجرى عمليات الفحص وفق إجراءات موحدة. تضمن قياسات الضوضاء الخلفية عزلاً كافياً. وتتحقق فحوصات القياس، بما في ذلك فحوصات إشارة المرجع، من صحة سلسلة القياس. وتؤدي الانحرافات إلى اتخاذ إجراءات تصحيحية قبل إجراء الاختبار الرسمي. هذه الدقة في الإجراءات هي ما يجعل اختبار التوافق الكهرومغناطيسي القائم على شبكة LISN موثوقاً.

المعايير الخاصة بالتطبيقات والمتطلبات المتطورة

تُطبَّق معايير شبكات LISN في تطبيقات متنوعة. وتعتمد حدود تقنية المعلومات ومعدات الوسائط المتعددة على معيار CISPR، مع نطاقات تردد وكواشف محددة. أما معايير المعدات الصناعية، فتسمح بحدود أعلى، لكنها تفرض متطلبات مناعة أكبر. وتُحدد معايير السيارات خصائص شبكات LISN التي يمكن استخدامها في أنظمة الطاقة بالمركبات، وقد تتطلب استخدام شبكات LISN متعددة لنمذجة مسارات الإمداد المختلفة.
تُحفز التقنيات المتغيرة التغيير. وتتسبب واجهات الربط الرقمية السريعة ووحدات التغذية ذات النطاق الترددي العريض في انبعاثات بترددات أعلى، مما أدى إلى زيادة نطاقات الاختبار ومتطلبات التحقق الأكثر صرامة. وتستجيب لجان معايير الاستجابة بتحديث مواصفات شبكات LISN لمواكبة التطورات. وينبغي أن تتوافق شبكات LISN في المختبرات مع أحدث الإصدارات لتجنب النتائج القديمة.
يُسهم مُورّدو المعدات في هذا التطوير من خلال توفير شبكات مراقبة خطية متوافقة مع المعايير الحالية، ووثائق الاختبار. يُسهّل النظام المتكامل عملية الامتثال، حيث صُمّم جهاز استقبال الشبكة والبرمجيات للعمل معًا. LISUN قدّم الموردون حلول شبكات حماية خطية (LISN) متوافقة مع المعايير الدولية، مع توفير وثائق خاصة بالتركيب والفحص، مما يُسهّل على المختبرات الحفاظ على الامتثال مع تطور المتطلبات. وتعتمد هذه الوثائق أيضاً على المعايير، حيث يجب أن تتضمن تقارير اختبار تُحدد مدى توافق تصنيف نموذج شبكة LISN مع المعايير. وتتم إمكانية التتبع من خلال سجلات المعايرة والتحقق.
تُعدّ إمكانية التتبع أساسيةً للصيانة. ولضمان استقرار المعاوقة والعزل على المدى الطويل، من الضروري إجراء فحص دوري لهما. قد يتغير الأداء بمرور الوقت نتيجةً للعوامل البيئية والتشغيل المستمر بتيار عالٍ. وتُلزم المعايير المختبرات بمعالجة هذا الخطر من خلال إجراء فحوصات دورية وصيانة تصحيحية.

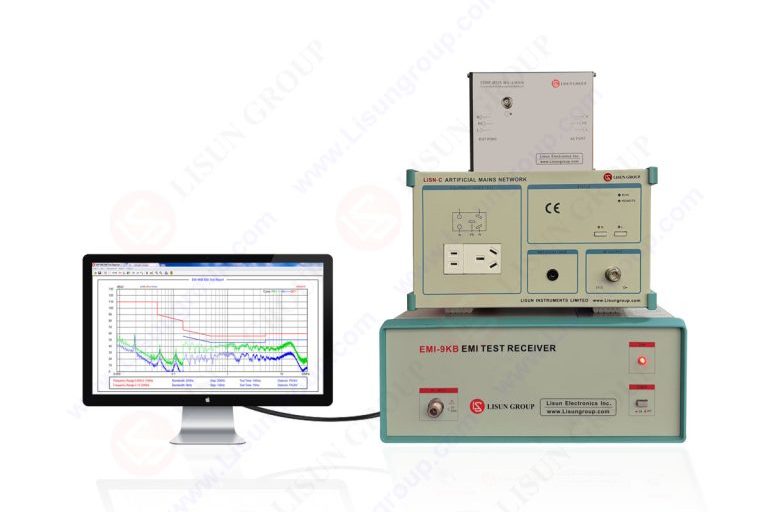

الشكل: شبكة تثبيت مقاومة الخط

خاتمة

A شبكة تثبيت مقاومة الخط يُعدّ هذا جوهر اختبارات التوافق الكهرومغناطيسي المتسقة، إذ يُحدد الواجهة الكهربائية التي تُسهّل إجراء القياسات عالميًا. وتُحدد خصائصها الكهربائية بموجب المعايير الدولية، ويرتبط ذلك بطريقة التحقق الهندسي ومتطلبات التوثيق في حالة التركيب. ويضمن تفسير هذه المعايير وتطبيقها أن تُعتبر النتائج المُبلغ عنها بشأن الانبعاثات الموصلة سلوكًا فعليًا للجهاز، وأن يُمكن استخدامها في مختلف الأنظمة الرقابية. ويُوفر تنظيم المعدات المتوافقة، من خلال الالتزام بمنهجية التحقق واستخدام التخطيطات المُحددة، نزاهة في القياسات وثقة طويلة الأمد للمختبر في اختبارات التوافق الكهرومغناطيسي.
