13 سبتمبر، 2022 المشاهدات 958 المؤلف: شيري شين

لماذا تحتاج إلى بندقية ESD

كيف يتم توليد الكهرباء الساكنة ESD؟
بسبب التأثيرات الخارجية مثل الاحتكاك أو في شكل طاقات مختلفة مثل الطاقة الحركية ، والطاقة الكامنة ، والطاقة الحرارية ، والطاقة الكيميائية ، وما إلى ذلك ، فإن الكهرباء الموجبة والسالبة للذرات ستكون غير متوازنة. الاحتكاك في الحياة اليومية هو في الأساس عملية تواصل وانفصال مستمر. في بعض الحالات ، يمكن توليد الكهرباء الساكنة بدون احتكاك ، مثل الحث الكهربائي للكهرباء ، والكهرباء الحرارية والكهربائية الانضغاطية ، وطبقة هيلمهولتز ، والكهرباء النفاثة ، إلخ. بالطبع ، يمكن للهواء المتدفق أن يولد كهرباء ثابتة. لماذا يولد الهواء المتدفق كهرباء ثابتة؟ نظرًا لأن الهواء يتكون أيضًا من الذرات ، فيمكن القول أنه يمكن توليد الكهرباء الساكنة في أي وقت وفي أي مكان في حياة الناس.

ما هو بندقية كهرباء?
بندقية كهرباء يعني أن جسم مسدس الهواء الأيوني مصنوع من البلاستيك المقوى ذو المتانة العالية وله تأثير في إزالة الكهرباء والغبار. مسدس الهواء الأيوني لديه وظيفة تقوية الهواء ويمكن أن يمارس تأثير إزالة الغبار بشكل فعال. رأس مسدس الهواء على شكل مروحة ، ويمكن استخدام فوهة الهواء بشكل منفصل وفقًا لشكل المنتج. ال بندقية كهرباء هي أيضًا معدات اختبار المناعة الكهروستاتيكية (ESD) في التوافق الكهرومغناطيسي.

فيديو

ما هي اختبارات ESD؟
1. يهدف تفريغ الهواء / التفريغ الهوائي بشكل أساسي إلى أجزاء الفجوة حول النموذج الأولي (مثل محيط الخزانة ، واجهة USB ، MIC ، REC ، التحدث ، محيط LCD ، المفاتيح). رأس مسدس دائري يستخدم لتفريغ الهواء. يشير التفريغ التلامسي بشكل أساسي إلى تفريغ الأجزاء المعدنية المكشوفة حول النموذج الأولي (مثل مفاتيح الطلاء الكهربائي والحلي المعدنية) ، و رأس بندقية حادة لتفريغ الاتصال.

2. تفريغ التوصيل العمودي (الهواء): أثناء تفريغ العزل العمودي ، ضع الهاتف المحمول على لوحة عمودية بالقرب من الأرض ، ثم قم بتفريغ رأس مسدس المسدس الكهروستاتيكي إلى لوحة التوصيل العمودية. اضبط الجهد كما هو موضح أعلاه.

3. تفريغ الاقتران الأفقي (الهواء) تفريغ الاقتران الأفقي يضع النموذج الأولي في موضع موازٍ للوحة التوصيل الأفقية ، ويستخدم رأس مسدس المسدس الكهروستاتيكي لتفريغ أداة التوصيل الأفقية. تنظيم الجهد هو نفسه الذي تم وصفه أعلاه ، والعملية هي نفسها.

لماذا يستخدم اختبار ESD رأس مسدس دائري لتفريغ الهواء ورأس مسدس حاد لتفريغ التلامس؟
إنه مبدأ التفريغ. بطبيعة الحال ، فإن تفريغ الاتصال هو تفريغ الاتصال EUT. في هذا الوقت ، يعني الشحن التفريغ. لا توجد خسارة في الأساس ، بغض النظر عن حجم الشحنة ، بغض النظر عن حجم التفريغ. يتم استخدام تفريغ التلميح ؛ تصريف الهواء مختلف. عند الشحن ، يجب أن تقترب بسرعة من EUT من أجل التفريغ. إذا كنت تستخدم نصيحة ، فستفقد الكثير من الجهد قبل الاقتراب من EUT. لذلك ، على سبيل المثال ، إذا قمت بتفريغ هواء 8Kv ، فقد لا تحصل على 6kV. يمكن أن يؤدي استخدام مسدس تفريغ الرأس المستدير إلى تقليل فقد الجهد الكهربائي ، لأن فقدان الطرف يكون أسرع.

LISUN مغروربنادق محاكاة ESD (مولد التفريغ الكهروستاتيكي / مسدس إلكتروستاتيكي / بنادق ESD) متوافق تمامًا مع إيك شنومكس-شنومكس-شنومكسEN61000-4-2ISO10605, GB/T17626.2, GB/T17215.301 و GB/T17215.322.

لماذا تحتاج إلى بندقية ESD

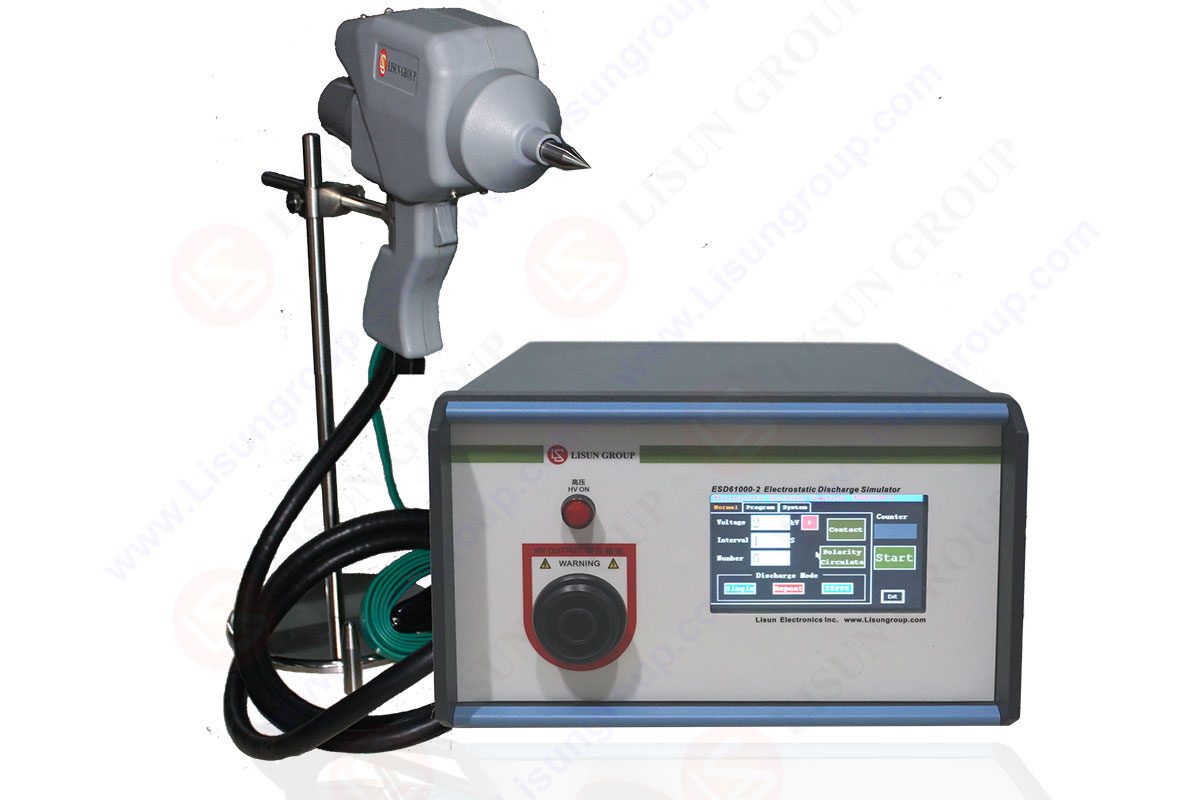

ESD61000-2_محاكي التفريغ الكهروستاتيكي

ما هو اختبار ESD؟
قد تتسبب الكهرباء الساكنة التي يولدها جسم الإنسان إلى جسم ما أو بين جسمين في حدوث خلل في دوائر المعدات الكهربائية والإلكترونية أو حتى تلفها. تم تصميم مولد ESD لقياس أداء التحمل ESD لتقييم المعدات الكهربائية والإلكترونية. ESD61000-2/ESD61000-2A يحتوي على شاشة LCD تعمل باللمس باللغتين الإنجليزية والصينية.

ما هو استخدام بندقية محاكاة esd؟
محاكاة التفريغ الكهربائي أعلى جهد إلكتروستاتيكي يمكن أن يصل إلى 30 كيلو فولت ، وهو ما يكفي لتغطية الدرجة القياسية الأكثر شدة لمتطلبات الجهد الكهروستاتيكي (متطلبات الجهد الكهربائي من الدرجة الرابعة لتفريغ الهواء هو 4 كيلو فولت). يمكن استخدام مسدس اختبار ESD في معظم المعدات الكهربائية والإلكترونية لاختبار التفريغ الكهروستاتيكي ، ويمكنه أيضًا ضمان قابلية المقارنة واستنساخ الاختبار.

Lisun تم العثور على Instruments Limited بواسطة LISUN GROUP في 2003. LISUN تم اعتماد نظام الجودة بشكل صارم من قبل ISO9001: 2015. كعضو في CIE ، LISUN تم تصميم المنتجات بناءً على CIE و IEC ومعايير دولية أو وطنية أخرى. حصلت جميع المنتجات على شهادة CE ومصادق عليها من قبل مختبر الطرف الثالث.

نحن المنتجات الرئيسية هي مقياس المنظاردمج المجالالطيفمولد عرامESD محاكي البنادقاستقبال EMIمعدات اختبار EMCاختبار السلامة الكهربائيةغرفة البيئةغرفة درجة الحرارةغرفة المناخالغرفة الحراريةتجربة بخاخ الملحغرفة اختبار الغباراختبار للماءاختبار RoHS (EDXRF)اختبار توهج الأسلاك و  اختبار لهب الإبرة.

لا تتردد في الاتصال بنا إذا كنت بحاجة إلى أي دعم.
قسم التكنولوجيا: Service@Lisungroup.com، Cell / WhatsApp: +8615317907381
قسم المبيعات: Sales@Lisungroup.com، Cell / WhatsApp: +8618117273997
