بحث حول مبدأ عمل نظام اختبار التوافق الكهرومغناطيسي (EMI) والتوافق الكهرومغناطيسي (EMC).

الملخص

يُعد التوافق الكهرومغناطيسي (EMC) مؤشراً أساسياً لدخول المعدات الإلكترونية والكهربائية إلى السوق العالمية. نظام اختبار EMI و EMC يُجري هذا النظام كشفًا كميًا للتداخل الموصّل والمشع، مما يُحدد مباشرةً دقة نتائج الاختبار وفعالية اعتماد المنتج. عادةً ما تُعاني أجهزة اختبار التوافق الكهرومغناطيسي التقليدية من مشاكل التداخل الذاتي الناتجة عن تسرب الضوضاء الداخلية، والتداخل بين الوحدات، وضعف التأريض، مما يؤدي إلى أخطاء قياس كبيرة وإشارات منخفضة المستوى مشوهة. تُشرح هذه الورقة البحثية بشكل منهجي مبادئ العمل الأساسية لأنظمة اختبار التوافق الكهرومغناطيسي والتداخل الكهرومغناطيسي، وتركز على تحليل التصميم الهيكلي، والتكوين الرئيسي، وآلية كبح التداخل الذاتي. LISUN نظام اختبار التوافق الكهرومغناطيسي EMI-9KB. بالإضافة إلى المعايير الفنية وبيانات المقارنة المقاسة، يثبت النظام قدرته على الحد بشكل جذري من التداخل الذاتي، كما أنه يفي بالعديد من المعايير الدولية مثل CISPR وGB وFCC وEN، مما يوفر حلاً موثوقاً لاختبار التوافق الكهرومغناطيسي بدقة للإضاءة والأجهزة المنزلية وتكنولوجيا المعلومات وغيرها من المنتجات.

المقدمة

مع التكامل عالي التردد والكثافة لتقنيات الجيل الخامس وإنترنت الأشياء ومعدات الطاقة الجديدة، أصبحت البيئة الكهرومغناطيسية أكثر تعقيدًا. وقد أصبح التداخل الكهرومغناطيسي (EMI) خطرًا خفيًا رئيسيًا يؤثر على موثوقية المعدات وجودة الاتصالات. وينقسم اختبار التوافق الكهرومغناطيسي (EMC) إلى قسمين: اختبار التداخل الكهرومغناطيسي (EMI) (الانبعاث) واختبار المناعة الكهرومغناطيسية (EMS). اختبار EMI و EMC يحدد مستوى الضوضاء المنقولة عبر خطوط الطاقة والمشعّة في الفضاء، وهو عنصر اختبار إلزامي للحصول على شهادات CE و FCC و CCC وغيرها.

تعاني أنظمة اختبار التوافق الكهرومغناطيسي التقليدية من تداخل ذاتي واضح بسبب عدم كفاية حماية الهيكل، وتداخل الدوائر الداخلية، وتداخل ضوضاء الطاقة، مما يؤدي إلى قياسات غير دقيقة للإشارات المنخفضة، وارتفاع مستوى الضوضاء، وضعف التكرارية. LISUN يعتمد نظام اختبار التوافق الكهرومغناطيسي EMI-9KB على هيكل حماية عالي التوصيلية مغلق بالكامل، مع تصميم مُحسَّن للترشيح والعزل، وذلك للقضاء على التداخل الذاتي من المصدر. ويُحقق النظام قياسات عالية الدقة والاستقرار في نطاق التردد من 9 كيلوهرتز إلى 300 ميجاهرتز، ما يُلبي متطلبات الاختبار القياسية للإضاءة، والأدوات الكهربائية، والأجهزة المنزلية، وغيرها من المنتجات.

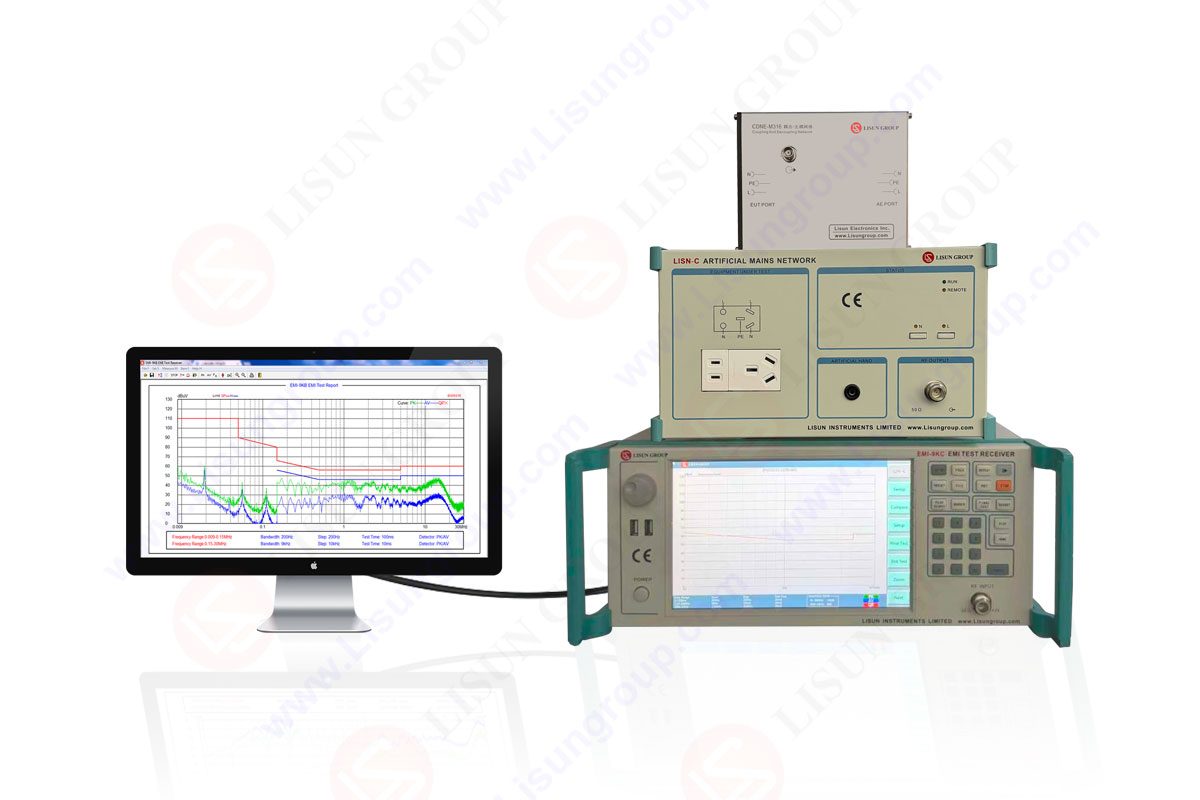

EMI-9KBنظام اختبار مستقبلات التداخل الكهرومغناطيسي

مبدأ العمل الأساسي لنظام اختبار التوافق الكهرومغناطيسي والتداخل الكهرومغناطيسي

المفاهيم الأساسية للتوافق الكهرومغناطيسي والتداخل الكهرومغناطيسي
يشير التوافق الكهرومغناطيسي (EMC) إلى قدرة المعدات على العمل بشكل طبيعي في بيئة كهرومغناطيسية دون التسبب في تداخل غير مقبول مع المعدات الأخرى. يركز اختبار التوافق الكهرومغناطيسي على تداخل الانبعاثات، بما في ذلك التداخل الموصل والتداخل المشع. ينتشر التداخل الموصل عبر الموصلات مثل خطوط الطاقة وخطوط الإشارة، بنطاق تردد يتراوح بين 9 كيلوهرتز و30 ميجاهرتز. أما التداخل المشع فينتشر للخارج على شكل موجات كهرومغناطيسية، ويغطي نطاق تردد من 30 ميجاهرتز إلى 1 جيجاهرتز وما فوق.

تشمل العناصر الرئيسية الثلاثة للتداخل الكهرومغناطيسي مصدر التداخل، ومسار الاقتران، والمعدات الحساسة. ويضمن نظام اختبار التداخل الكهرومغناطيسي والتوافق الكهرومغناطيسي دقة القياس من خلال منع الاقتران الداخلي، وكبح الضوضاء الداخلية، وتحسين وصلة الاستقبال.

تكوين ومبدأ عمل نظام اختبار التوافق الكهرومغناطيسي (EMI) والتوافق الكهرومغناطيسي (EMC)
يعتمد نظام اختبار EMI و EMC على مستقبل EMI باعتباره النواة، وهو مزود بشبكة LISN الرئيسية الاصطناعية، وشبكة الاقتران وفك الاقتران، ومحول عزل، ومخفف، وغرفة حماية، وهوائي اختبار، وملحقات أخرى لإكمال المسح التلقائي وتحليل البيانات للتداخل الموصل والمشع.

مبدأ الاختبار المُجرى: توفر شبكة LISN مقاومة ثابتة للجهاز قيد الاختبار، وتعزل ضوضاء شبكة الطاقة، وتستخلص إشارات التداخل الموصلة، ثم ترسلها إلى جهاز الاستقبال. يقيس النظام سعة وتوزيع طيف جهد التداخل لتقييم مدى توافقه مع الحدود القياسية.

مبدأ الاختبار الإشعاعي: في غرفة معزولة أو غرفة عديمة الصدى، يستقبل الهوائي إشارات الإشعاع الكهرومغناطيسي من الجهاز قيد الاختبار. يقوم مستقبل التداخل الكهرومغناطيسي بإجراء تحليل الطيف وكشف الإشارة (ذروة/ذروة شبه كاملة/متوسطة) لإنشاء تقارير اختبار احترافية تتوافق مع معايير لجنة الاتصالات الفيدرالية (FCC) والمعيار الأوروبي EN 55015 وغيرها من المعايير.

تكوين وأداء LISUN نظام اختبار التوافق الكهرومغناطيسي EMI-9KB

استخدم LISUN نظام EMI-9KB هو نظام اختبار EMI وEMC أوتوماتيكي بالكامل، تم تطويره لاختبار التداخل الكهرومغناطيسي بترددات متوسطة ومنخفضة. يوضح الجدول أدناه مكونات النظام وتكويناته الرئيسية.

آلية كبح التداخل الذاتي LISUN EMI-9KB

ينشأ التداخل الذاتي بشكل رئيسي من التسرب الكهرومغناطيسي للهيكل، والتداخل الداخلي بين الوحدات، وضوضاء الطاقة، وضعف التأريض، وإشعاع الكابلات. LISUN EMI-9KB نظام اختبار EMI و EMC يتبنى تحسينًا شاملاً في الهيكل والدائرة والتصميم والبرمجيات لتحقيق قمع فعال للتداخل الذاتي.

أولاً، هيكل حماية عالي التوصيلية مغلق بالكامل. يعتمد جهاز الاستقبال على غلاف معدني مغلق متكامل مع مانع تسرب موصل عند الوصلات لقطع مسارات اقتران الإشعاع، ومنع تسرب الضوضاء الداخلية والتداخل الكهرومغناطيسي الخارجي، وتقليل مستوى ضوضاء النظام بشكل فعال.

ثانيًا، ترشيح متعدد المراحل وتنقية الطاقة. يعمل مرشح التداخل الكهرومغناطيسي عالي الأداء المدمج على كبح الضوضاء الموصلة من شبكة الطاقة. ويزيل محول العزل تيار الحلقة الأرضية والتداخل ذي الوضع المشترك. وتُستخدم وحدات ترشيح متعددة المراحل من نوع LC وπ لضمان نقاء الإشارة.

ثالثًا، تحسين التأريض ومطابقة المعاوقة. يقلل تصميم التأريض منخفض المعاوقة من فرق الجهد. تحقق جميع وحدات المعدات مطابقة دقيقة للمعاوقة لتجنب انعكاس الإشارة وتداخل الموجات المستقرة. تم تقسيم الدوائر الداخلية وتوجيهها بشكل مناسب لتقليل التشويش المتبادل عالي التردد.

رابعًا، التحكم الذكي في التوهين والنطاق الديناميكي. يقوم المخفف القابل للبرمجة بضبط نفسه تلقائيًا وفقًا لقوة الإشارة لتجنب التشوه غير الخطي. ويعتمد البرنامج عتبة ضوضاء ديناميكية لتمييز الإشارات الفعالة عن الضوضاء الذاتية للنظام.

مقارنة تأثير كبح التداخل الذاتي

في ظل نفس ظروف الاختبار، مستوى الضوضاء وخطأ القياس بين النظام التقليدي و LISUN EMI-9KB نظام اختبار EMI و EMC تتم مقارنتها على النحو التالي.

الخلاصة والتوقع

استخدم نظام اختبار EMI و EMC يُعد هذا الجهاز المعدات الأساسية لشهادة التوافق الكهرومغناطيسي للمنتجات الإلكترونية والكهربائية. ويُحدد كبح التداخل الذاتي بشكل مباشر موثوقية بيانات الاختبار. وبفضل تصميم الحماية المتكامل، والترشيح العازل متعدد المراحل، والتصميم المُناسب، والمكونات منخفضة الضوضاء، LISUN يُعالج جهاز EMI-9KB بفعالية مشاكل التداخل الذاتي الشائعة في الأجهزة التقليدية. وهو يدعم اختبارات عالية الدقة ضمن نطاق تردد من 9 كيلوهرتز إلى 300 ميجاهرتز، ويتوافق تمامًا مع معايير CISPR وGB وEN وFCC وغيرها من المعايير الدولية.

في المستقبل، ومع التحديث المستمر للمعدات الإلكترونية، سيتطور اختبار التوافق الكهرومغناطيسي ليشمل نطاق تردد أوسع وحساسية أعلى. LISUN سيستمر تحسين نظام اختبار EMI-9KB EMI وEMC لتوفير حلول اختبار EMC مستقرة ودقيقة للإضاءة والأجهزة المنزلية والطاقة الجديدة وغيرها من الصناعات في جميع أنحاء العالم.
